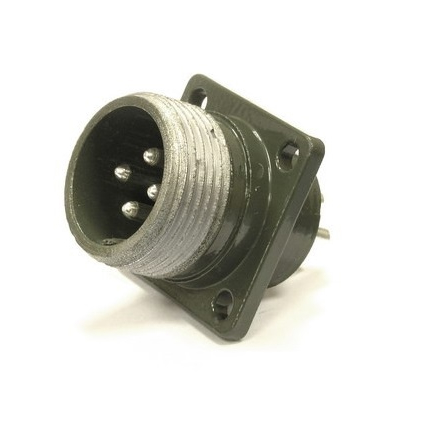

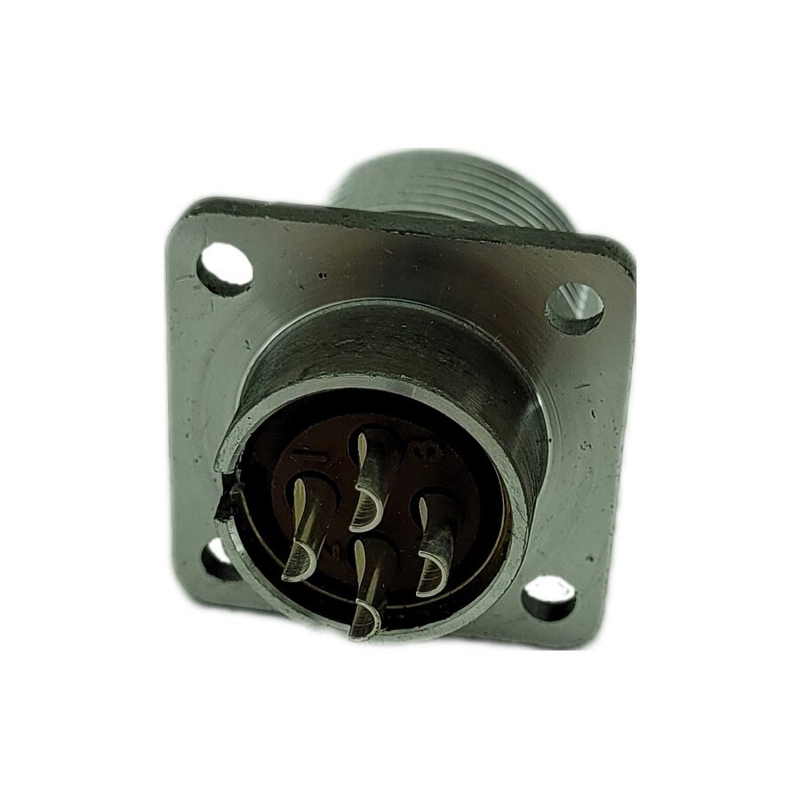

ШР20П4ЭШ8 — это приборная вилка цилиндрического соединителя серии ШР производства ОАО «Каскад» (2024 г., ОТК), предназначенная для надежного соединения в электронике.

Применение

вилка используется во внутреннем и наружном монтаже (при защите от пыли и воды) радиоэлектронной и радиотехнической аппаратуры в климатическом исполнении УХЛ.
Она подходит для электрических цепей переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В, включая объемный монтаж.
Взаимодействует с кабельными розетка ми типа 2РТТ, 2РТ-А. ?

Характеристики

• Количество контактов: 4 шт. диаметром 2,5 мм (штыревые, извлекаемые, материал — латунь с серебряным покрытием).

• Рабочий ток: до 25 А на контакт, до 100 А общий; сопротивление контакта ?1 мОм.

• Устойчивость: вибрация 1–5000 Гц до 30g, удар одиночный до 500g, многократный до 35g, линейное ускорение 200g.

• Температура: от -60 до +60°C (смена до +110°C), влажность 98% при +25°C, давление от 1,3?10?? Па.

• Ресурс: 500 сочленений-расчленений, наработка ?1000 ч; материал корпуса — алюминиевый сплав, изолятор — карболит.
