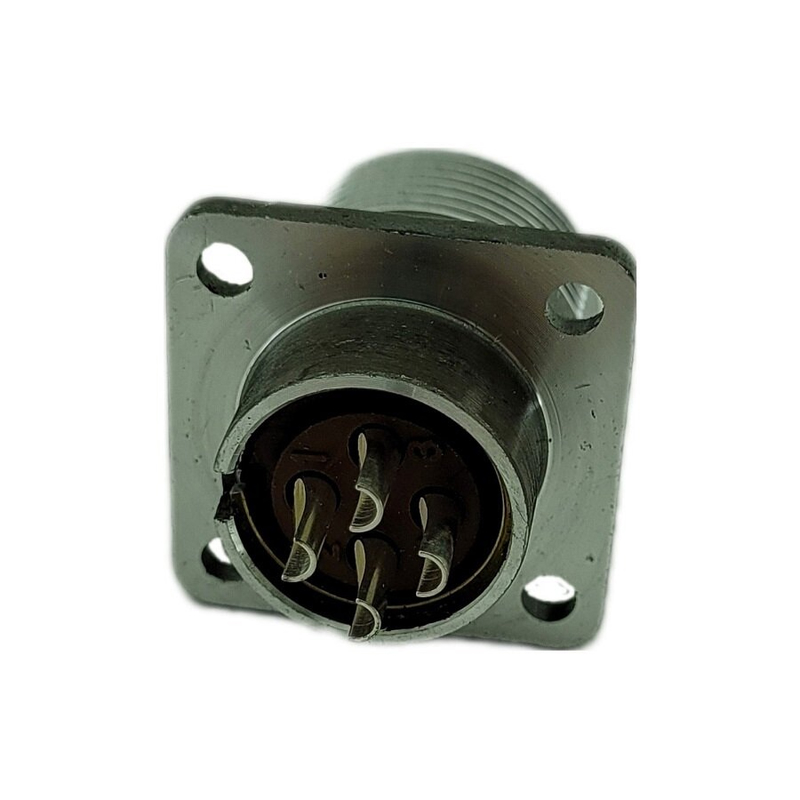

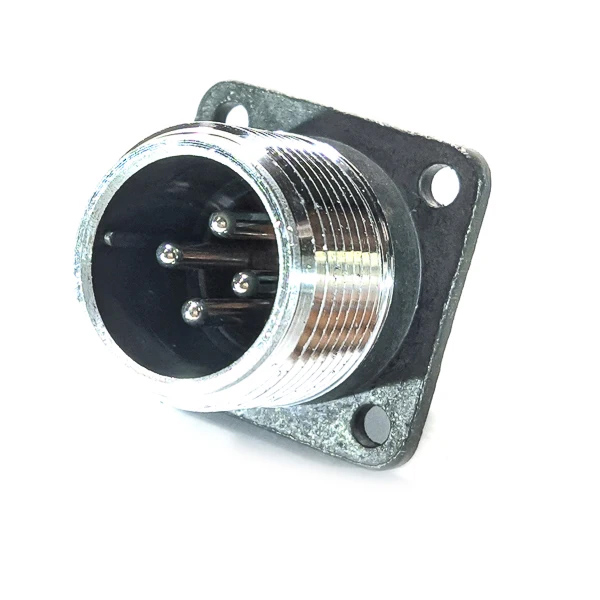

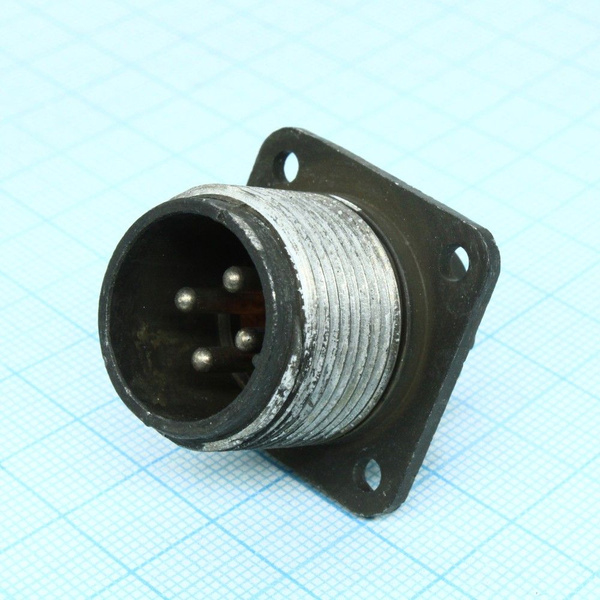

ШР20П4ЭШ8 — это приборная вилка низкочастотного цилиндрического соединителя серии ШР без патрубка, выпускавшаяся примерно в 2013–2016 годах (по нормам НКЦС.434410.504ТУ). Она предназначена для внутреннего монтажа в климатическом исполнении УХЛ2.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику. Подходит для работы с экранированными или неэкранированными кабелями, взаимосочленяется с блочными розетка ми типа 2РТТ или 2РТ-А.

Характеристики

• 4 контакта диаметром 2,5 мм (штыревые, круглые, извлекаемые) с током до 25 А на контакт и до 100 А на соединитель в целом.

• Рабочее напряжение до 850 В (постоянный и переменный ток частотой до 3 МГц).

• Сочленение резьбовое (M24?1,5), одношпоночная поляризация, монтаж на панель пайкой.

• Рабочая температура от -60 до +60°C (с перегревом контактов до +110°C), ресурс — 500 сочленений-расчленений, наработка 1000 часов, срок сохраняемости 15 лет.

• Устойчивость: вибрация 1–5000 Гц (до 30 g), удары до 500 g, линейное ускорение 2000 м/с?, сопротивление изоляции ?5000 МОм.
