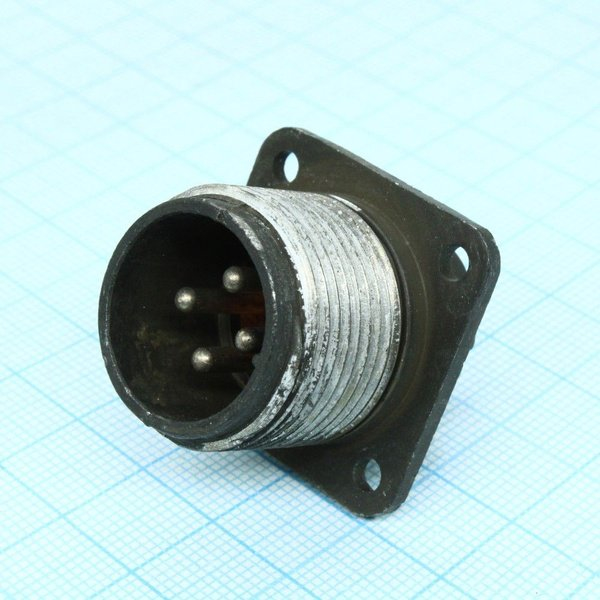

ШР20П4ЭШ8 вилка 2023г
Технические характеристики
ШР20П4ЭШ8 — это низкочастотный цилиндрический соединитель‑вилка серии ШР, предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Чаще всего используется в приборных и блочных электрических устройствах, в том числе в измерительной и радиоэлектронной аппаратуре.
Количество контактов: 4 штыревых контакта диаметром 2,5 мм.
Токовая нагрузка: до примерно 25–35 А на один контакт (всего до 100 А на соединитель, в зависимости от источника и условий эксплуатации).
Рабочее напряжение: до 850 В постоянного и переменного тока.
Корпус — цилиндрический, изготавливается из алюминиевого сплава, обычно с шероховатым или окрашенным покрытием, без герметизации (негерметичная вилка).
Монтаж: вилка крепится на панель с помощью резьбового сочленения (накидная гайка типоразмера около 24 мм), с двумя или четырьмя монтажными отверстиями под винты.
Контакты выполнены штыревыми, извлекаемыми, с серебряным покрытием, обеспечивающим низкое сопротивление контакта (порядка 1 мОм на контакт).
Рабочий диапазон температур: от примерно −60 °C до +60 °C (в отдельных вариантах до +100 °C включая перегрев контактов).
Выдерживает вибрации и удары: по данным технических описаний — синусоидальная вибрация до 300 м/с² (30 g) в диапазоне 1–5000 Гц, одиночные удары до 5000 м/с² (500 g) и многократные удары до 350 м/с² (35 g).
Количество сочленений‑расчленений: не менее 500 циклов.
Минимальная наработка: около 1000 часов непрерывной работы при нормальных условиях.
Срок сохраняемости (хранения): не менее 15 лет при соблюдении условий хранения.
Если уточнишь, нужна именно приборная или блочная версия и где именно планируется применение, можно разобрать нюансы по выбору исполнения и сопрягаемых розеток.
