Назначение разъема ШР20П4ЭШ8

ШР20П4ЭШ8 представляет собой негерметичный штепсельный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в цепях с частотой до 3 МГц и рабочим напряжением до 850 В. Основное назначение — надежное соединение и разъединение проводов, кабелей, узлов и блоков в составе электронной и радиоэлектронной аппаратуры.

Подтвержденные технические характеристики

Разъем рассчитан на эксплуатацию в составе электрических цепей с нормированными параметрами. Ниже приведены заявленные характеристики:

• Количество контактов: 4.
• Максимальная токовая нагрузка на одиночный контакт: до 35 А.
• Рабочий ток на контакт: не более 25 А.
• Сопротивление контакта: не более 0,001 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальное рабочее напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.

Конструкция и материалы

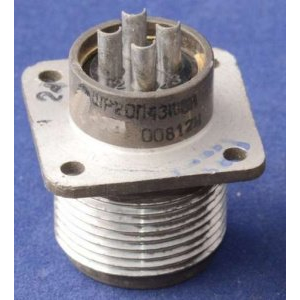

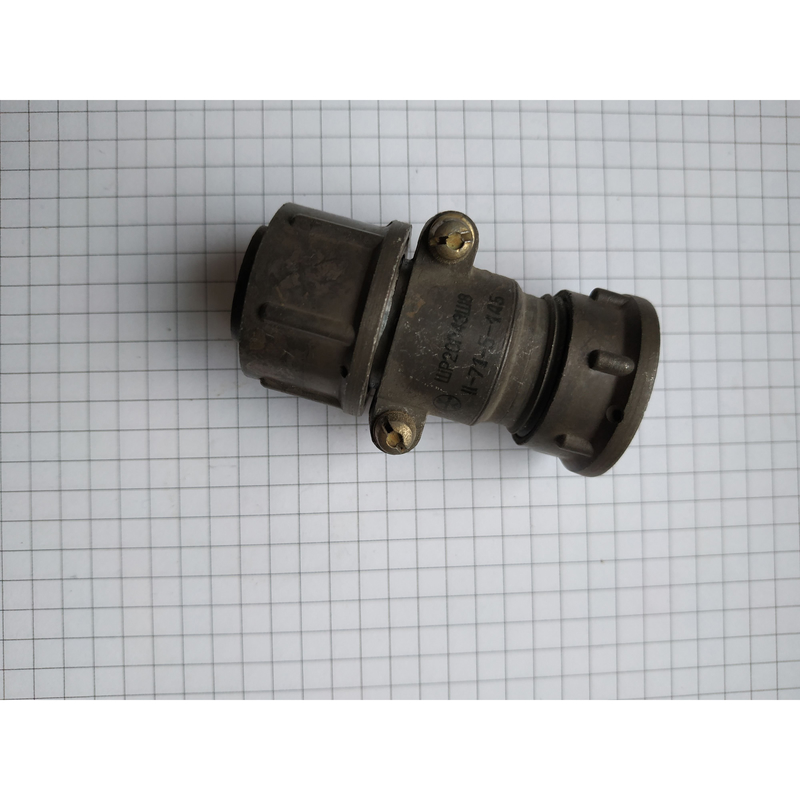

Соединитель состоит из двух частей — вилки и розетки, которые могут быть выполнены как приборными (блочными), так и кабельными. Вилка ШР20П4ЭШ8 имеет прямой вывод под экранированный кабель, что обеспечивает надежное соединение и защиту от электромагнитных помех. Корпус разъема изготовлен из алюминиевого сплава, что придает изделию прочность и долговечность.

Габаритные размеры разъема: диаметр проходного отверстия — 24 мм, условный размер соединителя — 20 мм, ширина — 22±0,1 мм, высота — 30 мм.

Расшифровка обозначения ШР20П4ЭШ8

Маркировка изделия содержит информацию о его типе и конструктивных особенностях:

1. ШР — тип разъема (штепсельный, негерметичный).
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение (без патрубка).
4. 4 — количество контактов.
5. Э — условное обозначение.
6. Ш — вид соединителя (вилка).
7. 8 — обозначение сочетания контактов.

Применение

Разъемы серии ШР20П4ЭШ8 широко используются в электронике и радиоаппаратуре для соединения и разъединения проводов, кабелей, узлов и блоков. Благодаря прочному алюминиевому корпусу и нормированным электрическим параметрам они обеспечивают надежную работу в различных условиях эксплуатации. Изделие востребовано в составе приборных и кабельных сборок, где требуется стабильная коммутация цепей с высокими токами до 25 А и напряжением до 850 В.

Технические характеристики и конструкция разъема подтверждают его пригодность для ответственных применений в радиоэлектронной аппаратуре, где предъявляются повышенные требования к стабильности контактного сопротивления и электрической изоляции.
