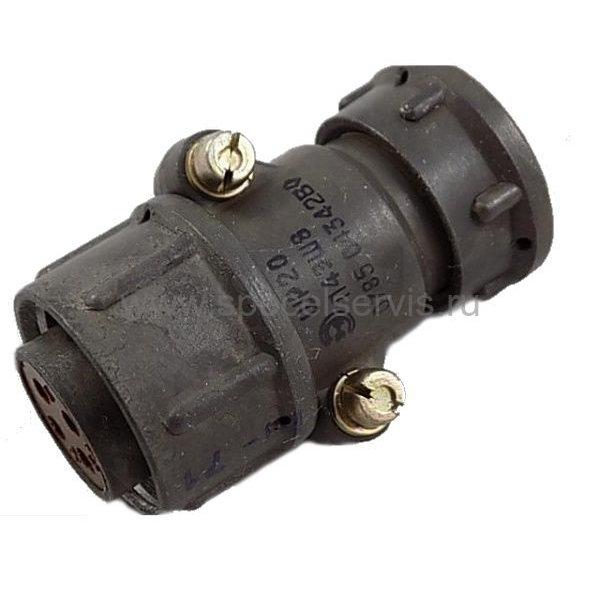

ШР20П4ЭШ8 — это цилиндрический негерметичный соединитель серии ШР, выполненный в виде кабельной розетки (гнезда) с прямым патрубком для экранированного кабеля, рассчитанный на ответную часть той же марки.

Соединитель предназначен для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) в радио‑ и электроаппаратуре при напряжении до 850 В.
Применяется для монтажа с экранированными кабелями и проводами в блоках, приборах и стационарных установках, где требуется надежный разъёмный контакт в условиях вибрации и перепадов температуры.

• ШР — тип цилиндрического соединителя серии ШР.

• 20 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 4 — количество контактов (4 шт.).

• Э — вид гайки патрубка для экранированного кабеля.

• Ш — розетка (гнездо).

• 8 — обозначение сочетания контактов.

• Номинальное рабочее напряжение — до 850 В постоянного и переменного тока.

• Рабочий ток на контакт — до 25 А, максимальная токовая нагрузка на один контакт — около 35 А; общий ток всего соединителя до 100 А.

• Сопротивление контакта — не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Количество циклов сочленения‑расчленения — не менее 500, минимальная наработка — 1000 ч.

• Диапазон рабочих температур окружающей среды — примерно от −60 °C до +60 °C, с учетом перегрева контактов до +110 °C.

• Соединитель рассчитан на воздействие вибраций (диапазон частот до 5000 Гц) и значительных ускорений, а также на пониженное атмосферное давление.
