Назначение и область применения

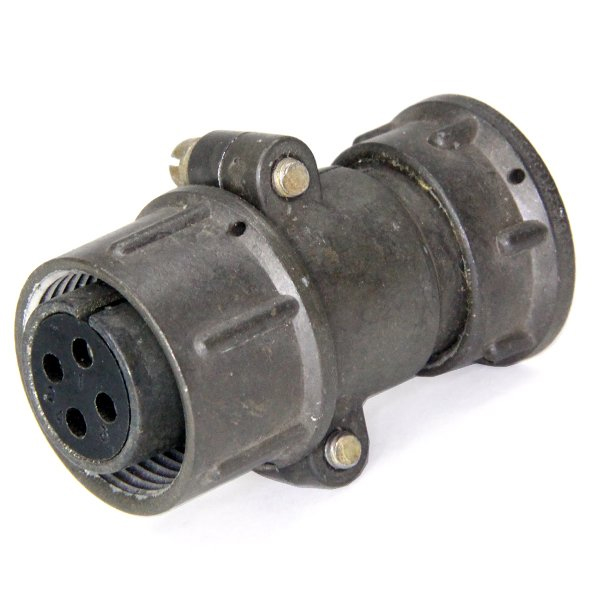

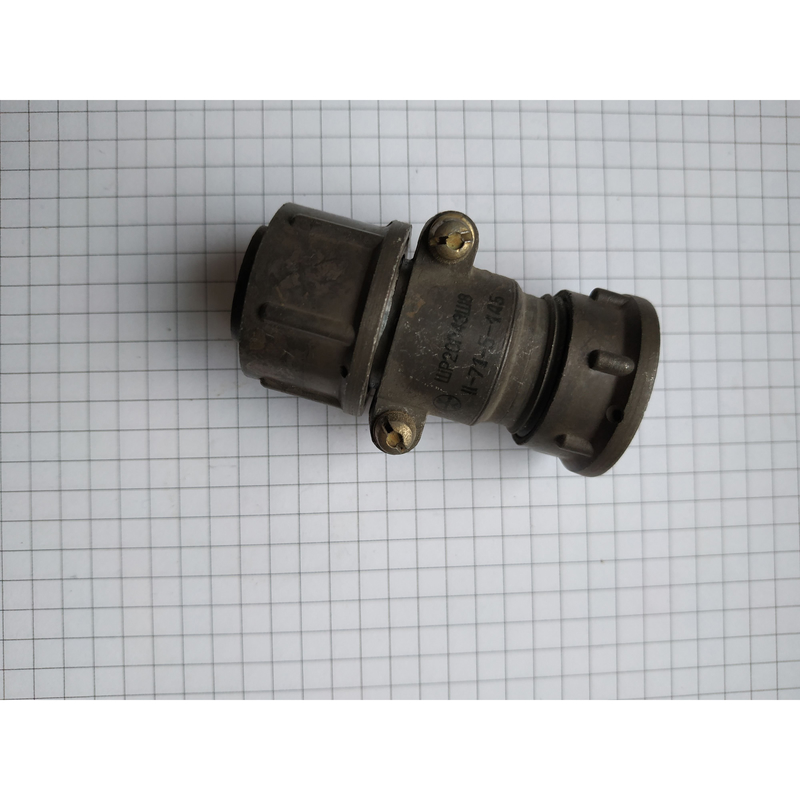

ШР20П4ЭШ8 представляет собой кабельную розетку производства завода «Элекон», входящую в серию низкочастотных цилиндрических соединителей ШР с резьбовым соединением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в промышленных, авиационных и специальных системах, где предъявляются повышенные требования к надежности контактных соединений.

Розетка рассчитана на эксплуатацию в составе стационарного и бортового оборудования, контрольно-измерительной аппаратуры, силовых и сигнальных линий. Благодаря резьбовой фиксации и одношпоночной поляризации обеспечивается защита от неправильного сочленения и самопроизвольного расчленения при вибрационных и ударных нагрузках.

Конструктивные особенности

Изделие имеет условный размер корпуса 20, прямой патрубок и гайку Э для экранированного кабеля. Корпус выполнен по схеме, допускающей эксплуатацию при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность соединителя для высотной и бортовой аппаратуры.

Основные конструктивные параметры:

• количество контактов — 4;
• диаметр контактов — 2,5 мм;
• сочетание контактов — 8;
• максимальное сечение подключаемого провода — до 3 мм²;
• прямой патрубок с гайкой для экранированного кабеля.

Электрические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В. Максимальная токовая нагрузка на один контакт составляет 35 А, рабочая — 25 А. Общая допустимая токовая нагрузка на соединитель достигает 100 А, что позволяет использовать розетку в силовых цепях с высокими токами.

Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм. Такие параметры обеспечивают стабильную передачу сигналов и минимальные потери в контактных парах при длительной эксплуатации.

Условия эксплуатации и надежность

Температурный диапазон работы соединителя составляет от -60 °C до +60 °C. При этом контакты выдерживают перегрев до +110 °C без потери эксплуатационных свойств. Изделие сохраняет работоспособность при линейном ускорении до 2000 м/с², что подтверждает его пригодность для применения в условиях значительных механических нагрузок.

Соединитель рассчитан на наработку не менее 1000 часов. Ресурс по сочленениям и расчленениям составляет 500 циклов. Срок сохраняемости — 15 лет, что позволяет вести долгосрочное хранение на складах и в составе резервного оборудования без потери эксплуатационных характеристик.

Применение и совместимость

ШР20П4ЭШ8 широко применяется в авиационной, военной и промышленной технике. Ответная часть — вилка кабельная или блочная соответствующего типономинала серии ШР20. Поставка осуществляется в заводской упаковке, обеспечивающей сохранность контактных элементов и резьбовых соединений при транспортировке и хранении.
