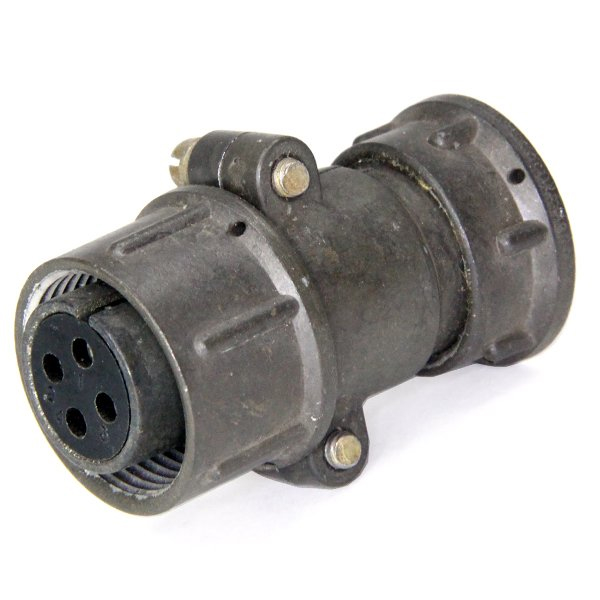

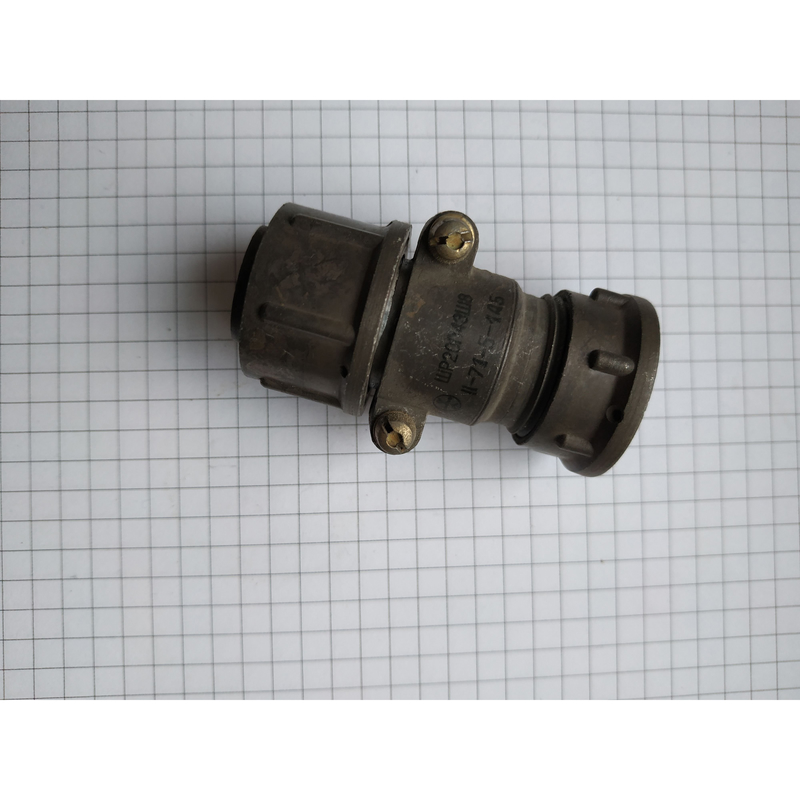

ШР20П4ЭШ8 — это кабельная розетка серии соединителей ШР от производителя «Каскад» (2024 г., ОТК). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).
Подходит для монтажа с экранированными или неэкранированными кабелями, в приборах с блочным или кабельным корпусом, в климатическом исполнении УХЛ (внутреннее и наружное применение при защите от пыли и влаги).
Сочленение резьбовое с одношпоночной поляризацией, монтаж методом пайки.

Характеристики

• Количество контактов: 4 (диаметр 2,5 мм).

• Рабочий ток на контакт: до 25 А, на соединитель — до 100 А.

• Максимальное напряжение: 850 В.

• Сопротивление контактов: не более 1 мОм. ?

• Рабочая температура: от -60 до +60 °C (смена до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, до 300 м/с?. ?

• Наработка: минимум 1000 часов, сочленений-расчленений — 500.

• Срок сохраняемости: 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; П — с прямым патрубком; 4 — количество контактов; Э — гайка для экранированного кабеля; Ш — розетка ; 8 — сочетание контактов.
