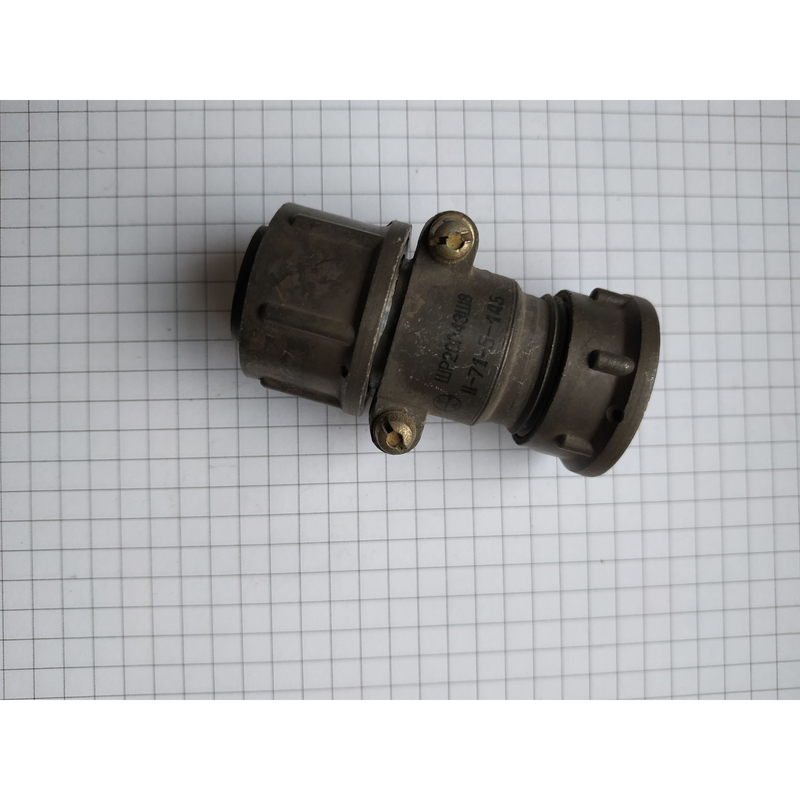

ШР20П4ЭШ8 — это розетка кабельная (кабельная часть соединителя) серии ШР, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения. ?
Подходит для монтажа с экранированными или неэкранированными кабелями методом пайки.

Характеристики

Имеет 4 контакта диаметром 2,5 мм, рабочий ток на контакт — 25 А (максимальная нагрузка до 35 А на контакт).
Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 1 мОм.
Рабочая температура от -60 до +60 °C (с учетом перегрева контактов до +110 °C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с?, механические удары до 5000 м/с?, наработка минимум 1000 часов, 500 сочленений-расчленений.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; П — кабельная часть с прямым патрубком; 4 — количество контактов; Э — для экранированного кабеля; Ш — розетка ; 8 — сочетание контактов.
Сочленение резьбовое, одношпоночная поляризация, покрытие контактов — серебро или никель.
