Назначение и область применения

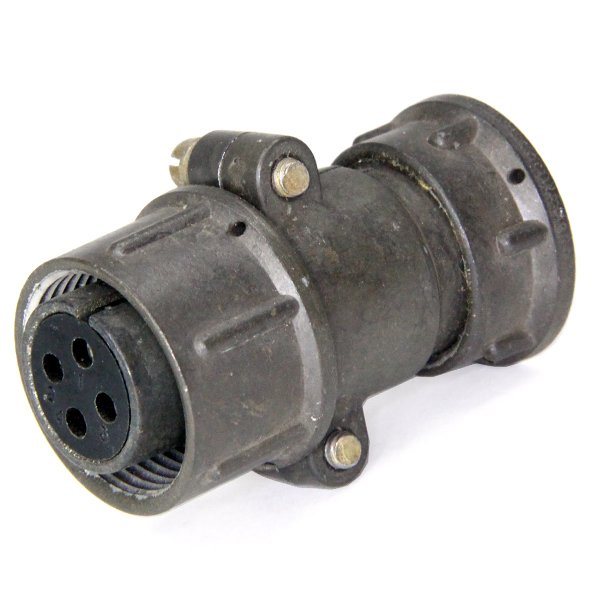

ШР20П4ЭШ8 представляет собой негерметичную кабельную розетку серии ШР, предназначенную для соединения электрических цепей постоянного и переменного тока частотой до около 3 МГц. Изделие применяется в промышленных и радиоэлектронных устройствах, где требуется надёжное разъёмное сочленение проводников. Розетка используется в составе соединителей ШР и находит применение в промышленной автоматике, военной и специальной технике, а также в различных блочно-кабельных сочленениях.

Конструкция рассчитана на многократное соединение и разъединение — до 500 циклов. Рабочее напряжение составляет до 850 В переменного и постоянного тока. Максимальный рабочий ток на один контакт достигает 25 А, при этом общий ток на соединитель может составлять до примерно 100 А.

Конструктивные особенности

Маркировка ШР20П4ЭШ8 раскрывает ключевые параметры изделия. Обозначение ШР указывает на тип соединителя — низкочастотный цилиндрический разъем. Число 20 соответствует условному размеру корпуса, при этом диаметр присоединительной части составляет порядка 20 мм. Литера П определяет конструктивное исполнение кабельной части — прямой патрубок для кабеля. Цифра 4 обозначает количество контактов: их в розетке четыре. Литера Э характеризует вид концевой гайки, предназначенной для экранированного кабеля. Литера Ш указывает на вид соединителя в кабельной части — розетка, то есть гнездо. Завершающая цифра 8 обозначает конкретное сочетание контактов по типоразмеру и схеме.

Контактная группа включает четыре контакта, диаметр которых составляет около 2,5 мм. Контакты изготавливаются с металлизацией, например серебро или никель. Сопротивление отдельного контакта не превышает 1 мОм, что обеспечивает стабильное электрическое соединение при рабочих нагрузках.

Соединение — резьбовое. Кабельная розетка оснащена прямым патрубком и концевой гайкой для экранированного кабеля, что позволяет надёжно фиксировать кабель и обеспечивать корректную работу в составе экранированных линий.

Технические характеристики

Электрические параметры

• Рабочее напряжение: до 850 В переменного и постоянного тока
• Максимальный рабочий ток на один контакт: до 25 А
• Общий ток на соединитель: до примерно 100 А
• Диапазон рабочих частот: до около 3 МГц
• Сопротивление отдельного контакта: не более 1 мОм

Механические параметры

• Количество контактов: 4
• Диаметр контактов: около 2,5 мм
• Условный размер корпуса: 20
• Диаметр присоединительной части: порядка 20 мм
• Тип кабельной части: прямой патрубок
• Вид концевой гайки: для экранированного кабеля
• Способ соединения: резьбовое
• Количество циклов соединения-разъединения: до 500

Применение в оборудовании

Розетка ШР20П4ЭШ8 используется как часть цепей с частотой до около 3 МГц в устройствах, где требуется надёжное сочленение и расчленение. Изделие подходит для работы в составе промышленного оборудования, систем автоматики, радиоэлектронной аппаратуры, а также в технике специального назначения. Благодаря наличию концевой гайки для экранированного кабеля розетка может применяться в линиях, чувствительных к электромагнитным помехам.

Четырёхконтактная конфигурация с диаметром контактов около 2,5 мм и допустимым током до 25 А на контакт позволяет использовать розетку в силовых и сигнальных цепях. Изделие совместимо с ответными частями серии ШР, имеющими соответствующие типоразмеры и схемы расположения контактов. Выбор конкретного варианта исполнения, обозначаемого цифрой 8, определяется требуемой схемой подключения и типом ответной вилки.

При проектировании узлов с применением ШР20П4ЭШ8 необходимо учитывать резьбовой способ фиксации, обеспечивающий механическую стабильность соединения при вибрациях и подвижках кабеля. Прямой патрубок упрощает монтаж кабеля в условиях ограниченного пространства. Розетка не является герметичной, поэтому её установка предполагает размещение в корпусах или отсеках, защищённых от прямого воздействия влаги и агрессивных сред.
