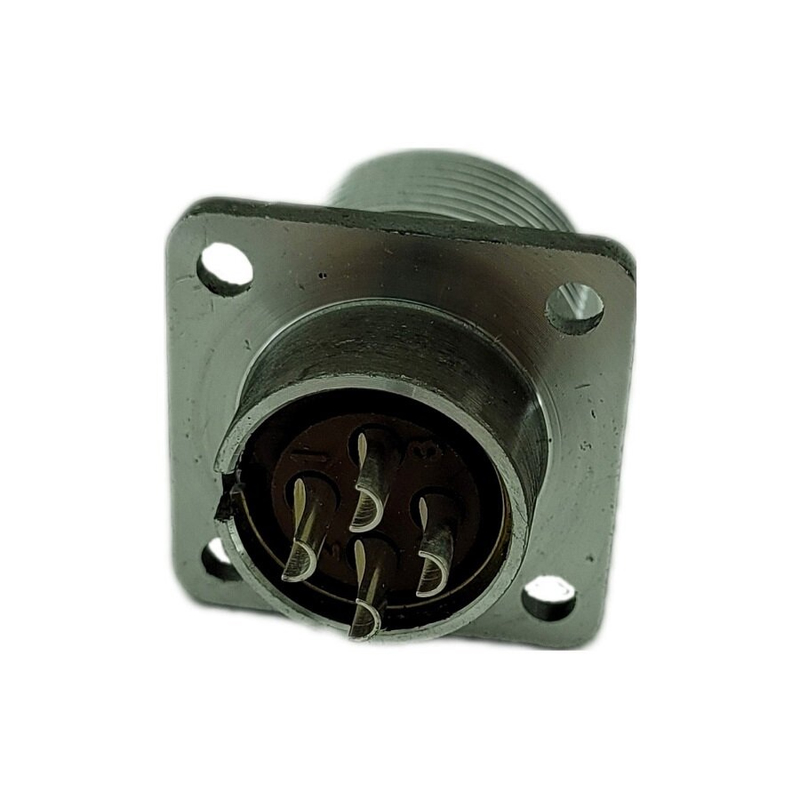

Разъем ШР20П4ЭШ8 — это приборная вилка, предназначенная для использования в электрических цепях. Он относится к серии низкочастотных соединителей и имеет несколько ключевых характеристик.

Основные характеристики

• Количество контактов : 4
• Максимальное рабочее напряжение : 850 В
• Рабочий ток на контакт : до 25 А
• Максимальная токовая нагрузка на одиночный контакт : 35 А
• Диаметр контакта : 2,5 мм
• Сопротивление изоляции : не менее 5000 МОм
• Рабочая температура : от -60 до +110 °C

Конструкция и применение

Разъем ШР20П4ЭШ8 имеет прямой вывод под экранированный кабель и не оснащен патрубком. Он используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Разъем состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Габаритные размеры

• Условный размер корпуса: 20
• Размеры (мм):
  • A: 22 ± 0,1
  • B: 30
  • D: 20

Прочие характеристики

Разъем обладает высокой устойчивостью к механическим воздействиям. Он может выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц и механические удары с ускорением до 5000 м/с? для одиночного действия. Срок службы разъема составляет не менее 1000 часов при максимальной нагрузке, а количество циклов соединений — до 500.Таким образом, ШР20П4ЭШ8 является надежным решением для подключения оборудования в условиях различных температур и механических воздействий.
