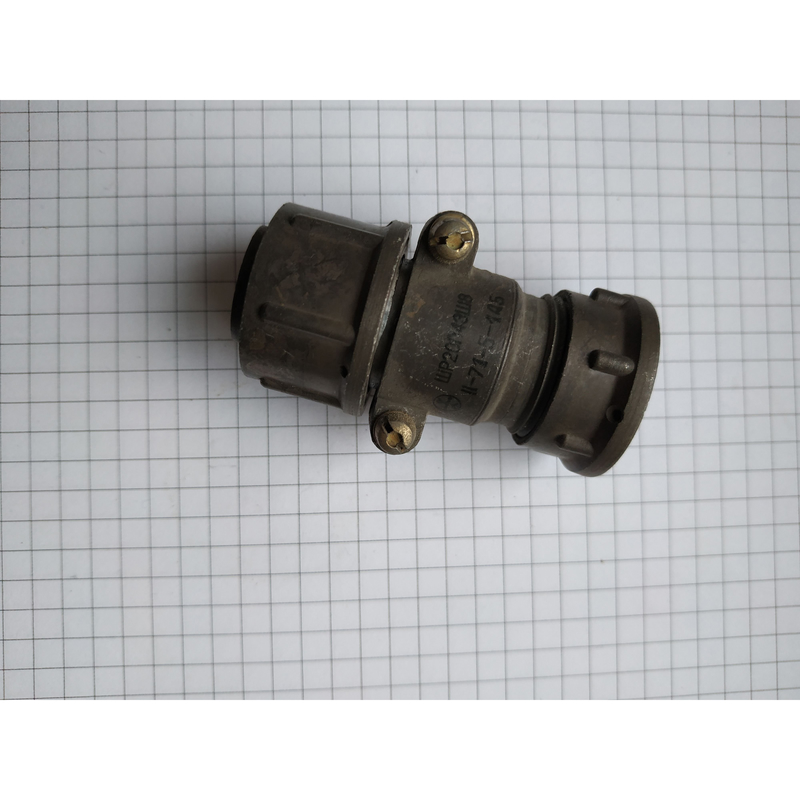

ШР20П4ЭШ8-К РОЗЕТКИ Элекон

Цена:

2550 ₽

Производитель: Элекон

Технические характеристики

ШР20П4ЭШ8-К — это кабельная розетка производства Элекон, относящаяся к серии цилиндрических разъёмов ШР для электрических цепей постоянного и переменного тока (частотой до 3 МГц) с амплитудным напряжением до 850 В.

Разъём имеет 4 контакта диаметром 2,5 мм, с рабочим током до 25 А на контакт и максимальной нагрузкой до 35 А, сечением провода не более 3 мм². Сопротивление контакта — не более 0,001 Ом, изоляции — не менее 5000 МОм в нормальных условиях. Масса изделия — около 52 г.

Эта розетка предназначена для экранированного кабеля с прямым патрубком (проходной диаметр 24 мм), корпус из алюминиевого сплава АЛ-11, изоляторы из карболита К-211-3, контакты — трубчатые разрезные из бронзы БрОЦ4-3 с серебряным покрытием.

Температурный диапазон — от -60°C до +60°C (с учётом перегрева контактов до +110°C), ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов. Выдерживает вибрацию 1-5000 Гц, линейное ускорение до 2000 м/с², пониженное давление до 1,3·10⁻⁴ Па, срок сохраняемости — 15 лет.

Обозначение расшифровывается: ШР — тип, 20 — размер корпуса, П — прямой патрубок, 4 — число контактов, Э — для экранированного кабеля, Ш — розетка, 8 — сочетание контактов, К — кабельное исполнение.

Описание

Назначение и область применения

ШР20П4ЭШ8-К — это кабельная розетка производства Элекон, входящая в серию цилиндрических разъёмов ШР. Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Розетка применяется для коммутации экранированного кабеля с прямым патрубком, обеспечивая надёжное соединение при передаче питания и сигналов в составе кабельных сборок, приборов и промышленного оборудования.

Технические характеристики

Число контактов — 4, диаметр каждого контакта 2,5 мм.
Рабочий ток — до 25 А на контакт, максимальная нагрузка — до 35 А.
Сечение подключаемого провода — не более 3 мм².
Сопротивление контакта — не более 0,001 Ом.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Масса изделия — около 52 г.
Температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C, с учётом перегрева контактов допускается нагрев до плюс 110 °C.

Конструкция и материалы

Корпус и изоляция

Корпус розетки изготовлен из алюминиевого сплава АЛ-11, а изоляторы — из карболита К-211-3. Такое сочетание материалов обеспечивает механическую прочность и стабильные диэлектрические свойства соединения. Исполнение предусматривает прямой патрубок с проходным диаметром 24 мм для подключения экранированного кабеля.

Контактная система

Контакты выполнены трубчатыми разрезными из бронзы БрОЦ4-3 с серебряным покрытием. Разрезная конструкция обеспечивает упругий контакт и стабильное переходное сопротивление при многократных сочленениях, а серебряное покрытие снижает потери и повышает коррозионную стойкость.

Расшифровка обозначения

ШР — тип разъёма.
20 — размер корпуса.
П — прямой патрубок.
4 — число контактов.
Э — исполнение для экранированного кабеля.
Ш — розетка.
8 — сочетание контактов.
К — кабельное исполнение.

Надёжность и условия эксплуатации

Ресурс изделия составляет 500 сочленений-расчленений, а наработка — не менее 1000 часов. Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц, линейное ускорение до 2000 м/с² и пониженное атмосферное давление до 1,3·10⁻⁴ Па. Срок сохраняемости — 15 лет. Указанные параметры подтверждают пригодность изделия для работы в жёстких условиях, характерных для промышленной и специальной аппаратуры.
