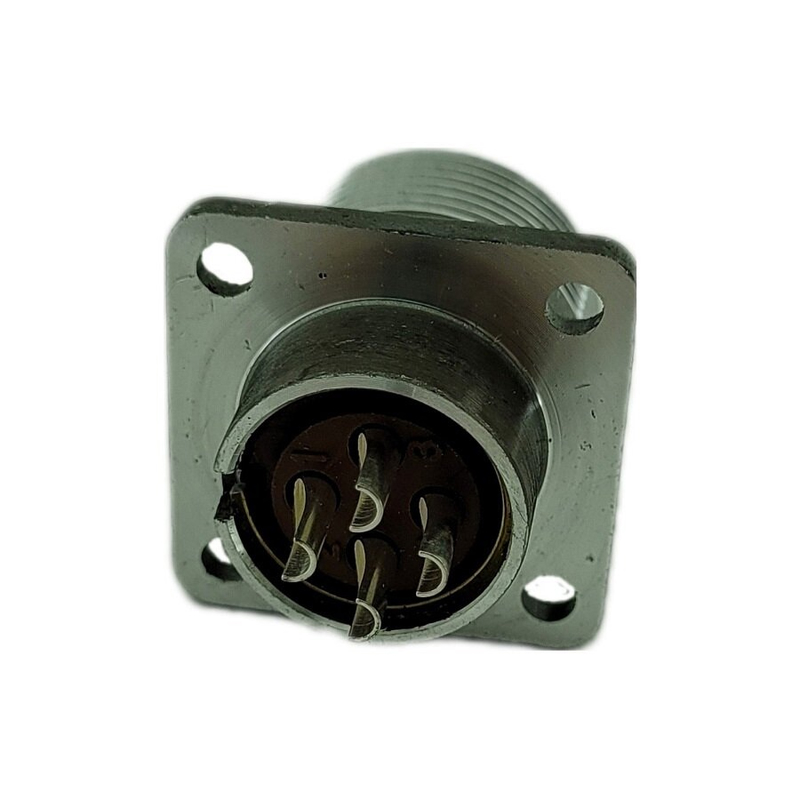

ШР20П4ЭШ8-К

Цена:

1550 ₽

Технические характеристики

ШР20П4ЭШ8-К

ШР20П4ЭШ8-К — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей. Она имеет 4 контакта диаметром 2,5 мм, рассчитанных на рабочий ток до 25 А на контакт (максимум 35 А) и напряжение до 850 В переменного или постоянного тока частотой до 3 МГц.

Основные характеристики

Соединитель выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² и линейное ускорение 2000 м/с². Сопротивление контактов не превышает 1,0–2,5 мОм, изоляции — не менее 5000 МОм, степень защиты — IP54. Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C) и пониженном давлении до 1,3·10⁻⁴ Па. +3

Конструкция и применение

Это негерметичная модель с прямым патрубком и гайкой для экранированного кабеля, монтаж — пайка, сочленение — резьбовое с одношпоночной поляризацией. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа и наружного при защите от дождя, пыли и солнца. Минимальная наработка — 1000 часов, сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип (негерметичный цилиндрический); 20 — условный размер корпуса; П — прямой патрубок (кабельная часть); 4 — число контактов; Э — экранированный кабель; Ш — шпоновка; 8 — диаметр выводов 2,5 мм; К — кабельная розетка.

Описание

ШР20П4ЭШ8-К

ШР20П4ЭШ8-К: особенности и применение разъёма

ШР20П4ЭШ8-К — круглый электрический разъём серии ШР, предназначенный для создания надёжных разъёмных соединений в цепях промышленного, измерительного и специального оборудования. Такие соединители ценятся за прочную конструкцию, устойчивость к внешним воздействиям и удобство многократного подключения аппаратуры.

Конструкция ШР20П4ЭШ8-К

Маркировка изделия отражает его принадлежность к семейству цилиндрических соединителей ШР и основные конструктивные признаки. Разъём выполнен в металлическом корпусе, который защищает контактную часть от механических нагрузок и способствует сохранению стабильности соединения при эксплуатации.

Ключевые элементы конструкции:

Корпус цилиндрической формы для точного сопряжения частей разъёма.
Контактная группа, рассчитанная на передачу электрических сигналов и питания в соответствии с параметрами конкретной схемы.
Байонетное или резьбовое фиксирующее соединение, обеспечивающее надёжную стыковку.
Экранирующие элементы, снижающие влияние электромагнитных помех.
Защитное покрытие корпуса, повышающее устойчивость к коррозии и внешней среде.
Конструктивные решения для предотвращения ошибочного подключения.

Где используется разъём

ШР20П4ЭШ8-К применяется там, где требуется компактное, защищённое и обслуживаемое электрическое соединение. Он может использоваться в составе:

контрольно-измерительных комплексов;
систем автоматики и телемеханики;
промышленного оборудования;
приборных шкафов и пультов управления;
лабораторных стендов;
транспортной и специализированной техники;
систем связи, сигнализации и передачи данных.

Использование круглого разъёма упрощает монтаж оборудования: линии можно быстро отключать для диагностики, ремонта, настройки или замены отдельных блоков без демонтажа всей кабельной сети.

Преимущества разъёмов серии ШР

Разъёмы серии ШР востребованы в технических системах благодаря сочетанию механической прочности и стабильных электрических характеристик. ШР20П4ЭШ8-К подходит для задач, в которых особенно важны качество контакта, защита соединения и повторяемость монтажа.

К основным преимуществам относятся:

Надёжная фиксация ответных частей.
Защита контактной группы от загрязнений и случайных повреждений.
Устойчивость к вибрационным и механическим воздействиям.
Возможность применения в сложных условиях эксплуатации.
Компактное размещение нескольких цепей в одном корпусе.
Удобство технического обслуживания оборудования.
Снижение риска ошибок при соединении кабелей и аппаратных модулей.

На что обратить внимание

При подборе и использовании ШР20П4ЭШ8-К необходимо сверять исполнение разъёма с проектной документацией. Важны тип ответной части, расположение и число контактов, способ монтажа, сечение и материал подключаемого кабеля, допустимые электрические нагрузки, требования к экранированию и условия эксплуатации.

Перед установкой следует убедиться в чистоте контактов, отсутствии повреждений корпуса и правильности ориентации при стыковке. Монтаж проводников рекомендуется выполнять по технологическим требованиям конкретного оборудования, а проверку готового соединения — проводить до подачи рабочего напряжения.

ШР20П4ЭШ8-К остаётся практичным решением для построения надёжных электрических соединений в оборудовании, где важны долговечность, устойчивость к помехам и удобство обслуживания.
