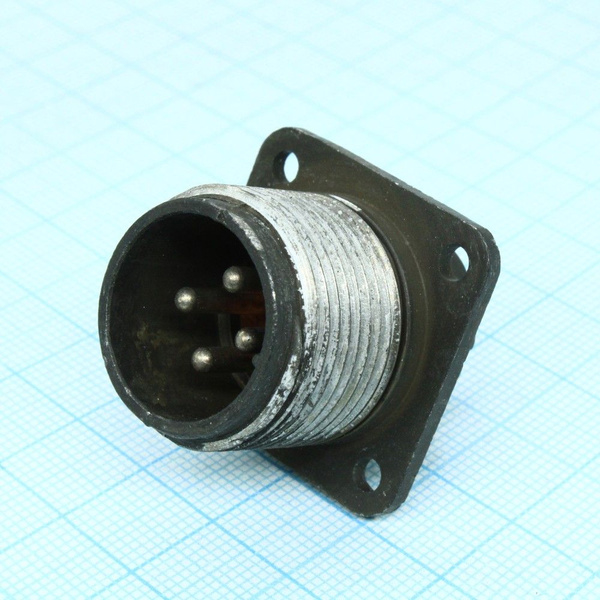

ШР20П4ЭШ8 (БШ) 13г — это розетка кабельная (ответная часть) из серии цилиндрических соединителей ШР, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Характеристики

• Номинальный ток: Варьируется в зависимости от диаметра контакта, для типовых контактов данного размера может достигать до 22 А на контакт.
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
• Рабочее напряжение: До 850 В (амплитудное значение).
• Рабочая частота: До 3 МГц.
• Диапазон рабочих температур: От -60°C до +100°C.
• Механическая прочность: Выдерживают до 500 циклов сочленения-расчленения. Обладают высокой вибро- и ударостойкостью.
• Способ монтажа кабеля: Пайка.
• Материал корпуса: Высокопрочный алюминиевый сплав.
• Материал контактов: Латунь или бронза с покрытием (обычно серебро или золото) для обеспечения низкой контактной стойкости и коррозионной устойчивости.
• Степень защиты: Соответствует УХЛ2 по ГОСТ 15150-69, что означает эксплуатацию в умеренном и холодном климате, под навесом или в помещениях с регулируемым климатом. При надлежащей внешней защите от влаги и пыли допускается наружное применение.

Применение

Используется для надежного соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки в электро- и радиоаппаратуре.

Благодаря своей прочной конструкции, высокой надежности и устойчивости к внешним воздействиям, соединители серии ШР, в том числе модификация ШР20П4ЭШ8, широко применяются в:

• Авиационной и космической технике: Для бортового оборудования, систем связи, навигации и управления, где критична надежность соединений.
• Военной технике: В радиоэлектронной аппаратуре, системах управления, средствах связи и других приборах, эксплуатируемых в экстремальных условиях.
• Промышленном оборудовании: В автоматизированных системах управления технологическими процессами, измерительных приборах, радиолокационных станциях и другом производственном оборудовании.
• Морской технике: В судовом электрооборудовании, где требуется устойчивость к вибрациям, ударам и изменениям температуры.
• Железнодорожном транспорте: Для подключения датчиков, систем сигнализации, контроля и управления.
• Научно-исследовательской аппаратуре: Где предъявляются повышенные требования к качеству и долговечности электрических соединений.

Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический, негерметичный).
20 — условный размер корпуса.
П — конструктивное исполнение: для кабельной части это означает наличие прямого патрубка для ввода кабеля (для приборной — без патрубка).
4 — количество контактов.
ЭШ8 — экранированный вариант, обозначающий наличие общего экрана для защиты от электромагнитных помех. "8" может указывать на тип хвостовика контактов или специфическую конфигурацию.
(БШ) указывает на блочную или приборную модификацию, 13г — возможно, год выпуска, номер серии или модификации. ​
