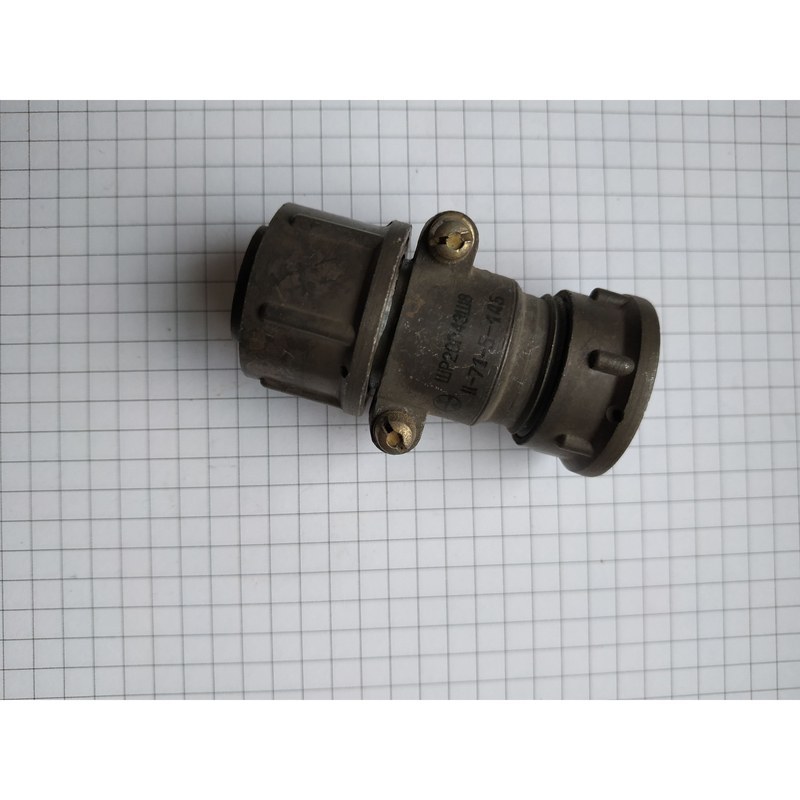

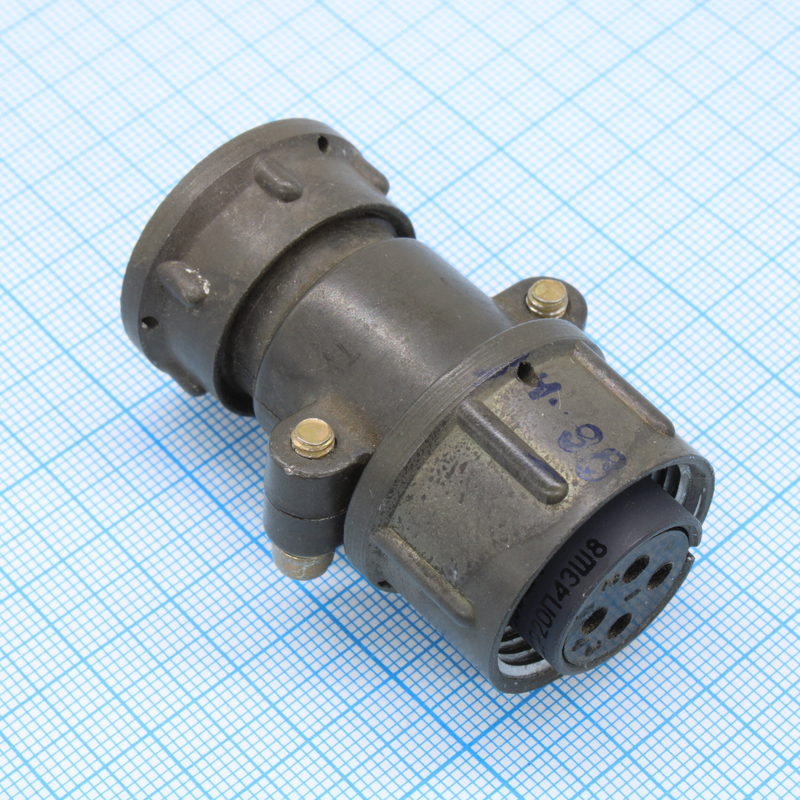

ШР20П4ЭШ8 (БШ) — это цилиндрический низкочастотный штепсельный разъем серии ШР, рассчитанный на применение в электрических цепях постоянного и переменного тока. Обычно маркировка «БШ» означает, что речь идет о блочной (приборной) или кабельной части соединителя, выполненной по соответствующему исполнению.

Соединитель ШР20П4ЭШ8 предназначен для монтажа с экранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц, при напряжении до 850 В (амплитудное значение).
Он используется в промышленной и специальной аппаратуре, в том числе в условиях повышенных вибраций, ударов и широкого диапазона температур, поэтому часто встречается в промэлектронике, КИПиА, силовых и сигнальных связях.

Условное обозначение расшифровывается примерно так:

• ШР — тип цилиндрического разъема.

• 20 — условный размер корпуса (диаметр).

• П — конструктивное исполнение приборной или кабельной части с прямым патрубком.

• 4 — количество контактов (4 контакта).

• Э — вид концевой гайки для применения с экранированным кабелем.

• Ш — вид соединителя в кабельной части как розетка (гнездо).

• 8 — обозначение сочетания контактов и их схемы.

• Номинальное рабочее напряжение — до 850 В постоянного и переменного тока.

• Максимальный ток на один контакт — порядка 25–35 А, суммарный ток на весь соединитель может достигать примерно 100 А.

• Диаметр контактов обычно составляет около 2,5 мм, сопротивление контактов — десятые доли миллиом (до 1–2,5 мОм в зависимости от конкретного исполнения).

• Рабочий диапазон температур окружающей среды — примерно от −60 °С до +60 °С, с возможностью кратковременного перегрева контактов до около +110 °С.

• Обеспечивается работа при пониженном атмосферном давлении (до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па), что делает разъем пригодным для использования в условиях, близких к вакуумным.

• Минимальная наработка — около 1000 часов, количество сочленений–расчленений — не менее 500 циклов, минимальный срок сохраняемости — порядка 15 лет.

• Соединитель имеет негерметичное исполнение, приборная часть («БШ») обычно выполняется без патрубка или с прямым патрубком, кабельная часть — с прямым патрубком и гайкой для экранированного кабеля.

• Контакты рассчитаны на установку под экранированный кабель с диаметром проходного отверстия около 24 мм, что обеспечивает надежный электрический контакт и защиту от помех.
