Назначение и область применения

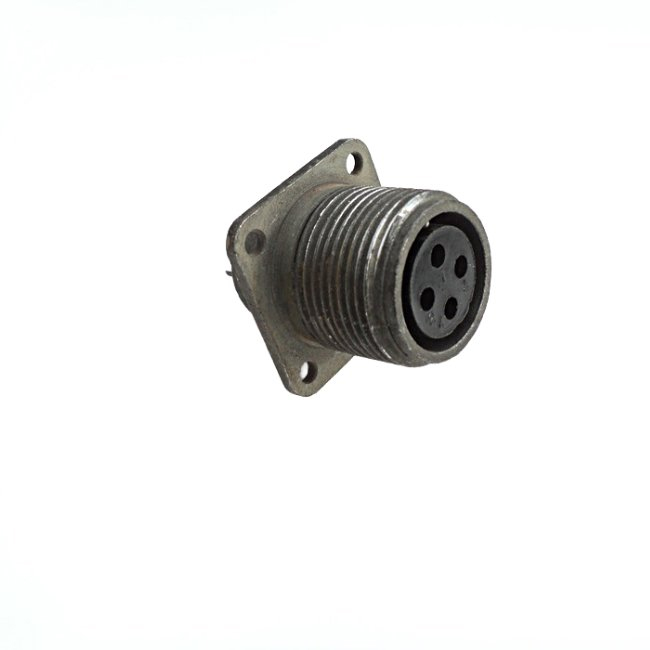

Соединитель ШР20П4ЭШ6 (артикул 9221) — низкочастотный цилиндрический разъём серии ШР20. Он предназначен для надёжного соединения электрических цепей в силовых и сигнальных цепях аппаратуры, приборостроения и радиоэлектроники. Применяется для блочного (приборного) монтажа, когда требуется организовать разъёмное соединение между узлами устройства.

Модель относится к вилочной части без кожуха и рассчитана на соединение с ответной розеткой. Одношпоночная поляризация помогает правильно совместить части соединителя. Исполнение подходит для внутреннего монтажа, а также для наружного применения при защите от прямого воздействия окружающей среды.

Расшифровка обозначения

Обозначение ШР20П4ЭШ6 содержит информацию о типе соединителя, размере корпуса, исполнении и контактах:

• ШР — негерметичный цилиндрический соединитель.
• 20 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 4 — количество контактов.
• Э — диаметр контактов 2,5 мм.
• Ш — вилочная часть.
• 6 — серия контактной группы.

Технические характеристики

• Номинальное напряжение — до 850 В.
• Рабочий ток — до 35 А на контакт.
• Количество контактов — 4.
• Диаметр контактов — 2,5 мм.
• Рабочая температура — от -60 до +100 °C; с учётом перегрева контактов указан предел до +110 °C.
• Климатическое исполнение — УХЛ2 по ГОСТ 15150-69.
• Устойчивость к синусоидальной вибрации — в диапазоне 1–5000 Гц.
• Количество сочленений-расчленений — до 500.
• Срок сохраняемости — 15 лет.

Особенности монтажа и эксплуатации

Соединитель рассчитан на эксплуатацию в диапазоне температур от -60 до +100 °C. При работе необходимо учитывать возможный нагрев контактов: в описании указан предел до +110 °C с учётом перегрева. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 определяет применимость для внутреннего монтажа и наружного размещения при защите от прямого воздействия среды.

Монтаж выполняют квалифицированные специалисты. Для правильного соединения с розеткой предусмотрена одношпоночная поляризация. Исполнение соответствует вилочной части без кожуха, поэтому при установке важно учитывать требования к защите контактов в составе конкретного устройства. Модель выдерживает до 500 циклов сочленения и расчленения, а срок сохраняемости составляет 15 лет.
