Назначение разъема ШР20П4ЭШ4

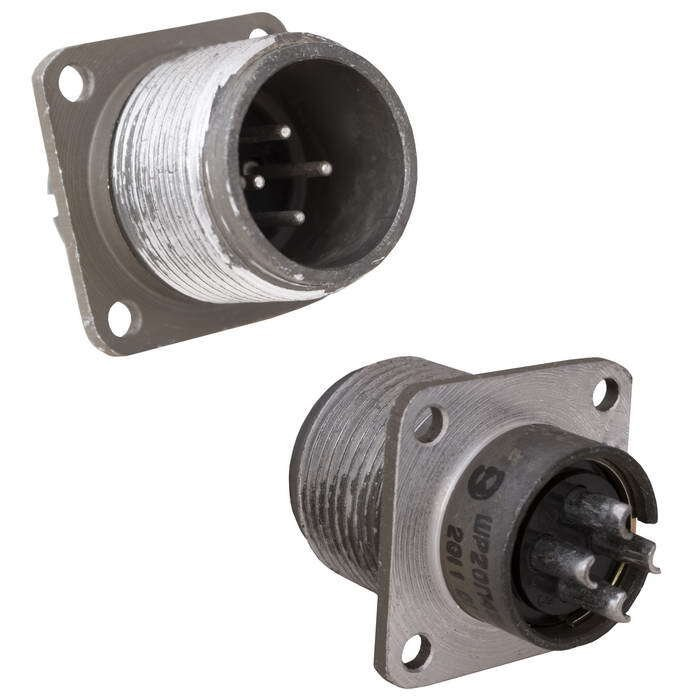

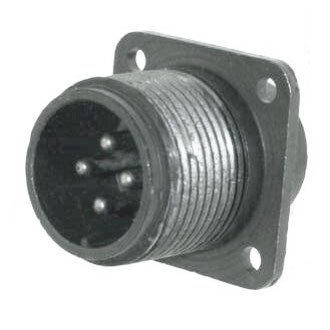

ШР20П4ЭШ4 — это четырехконтактная негерметичная приборная вилка, входящая в серию цилиндрических низкочастотных разъемов типа ШР20 производства завода «Каскад». Изделие предназначено для электрического соединения и разъединения цепей в электро- и радиоаппаратуре, где требуется надежная коммутация при умеренных токах и напряжениях. Разъем применяется в цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В.

Вилка относится к классу приборных разъемов, то есть устанавливается непосредственно на корпусе прибора, блока или пульта, а ответная часть соединяется с ней резьбовым сочленением. Такое исполнение обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации и умеренных нагрузок.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема. Значения следует учитывать при подборе разъема под конкретную электрическую цепь.

• Количество контактов: 4
• Рабочее напряжение: не более 850 В
• Максимальная токовая нагрузка на одиночный контакт: до 20 А
• Рабочий ток на контакт: до 10 А
• Сопротивление контакта: не более 0,0025 Ом
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия
• Минимальная наработка: 1000 часов

Указанные значения сопротивления контакта и изоляции характеризуют разъем как изделие с малыми переходными потерями, что важно для цепей питания и сигнальных цепей с повышенными требованиями к стабильности соединения.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава, что снижает массу изделия при сохранении механической прочности. Изоляторы выполнены из прессматериала карболит — материала с хорошими диэлектрическими свойствами, применяемого в разъемной технике. Контакты имеют диаметр 1,5 мм и рассчитаны на присоединение проводников сечением до 1,93 квадратного миллиметра.

Вилка имеет проходной диаметр для кабеля 24 мм и обеспечивает надежное соединение благодаря резьбовому сочленению. Разъем допускает монтаж как с экранированными, так и с неэкранированными кабелями, что расширяет область его применения.

Габаритные размеры

Для компоновки аппаратуры важны следующие размеры изделия: условный размер корпуса составляет 20 мм, длина вилки — около 56,1 мм, диаметр резьбы — М24 на 1,5. Эти параметры позволяют заранее рассчитать посадочное место и необходимый монтажный зазор.

Применение и совместимость

Разъем ШР20П4ЭШ4 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он востребован в оборудовании, где требуется передача питания и сигналов через четыре независимых контакта при рабочем токе до 10 А на контакт. Возможность работы с экранированными кабелями делает его пригодным для цепей, чувствительных к помехам, а исполнение с резьбовым сочленением — для условий с вибрацией и умеренными механическими воздействиями.

Изделие относится к категории «Вилки» и поставляется под артикулом 51158 в рамках категории ШР20. При подборе ответной части и кабельной арматуры следует ориентироваться на указанные выше параметры контактов, резьбы и проходного диаметра.
