Назначение и общая информация

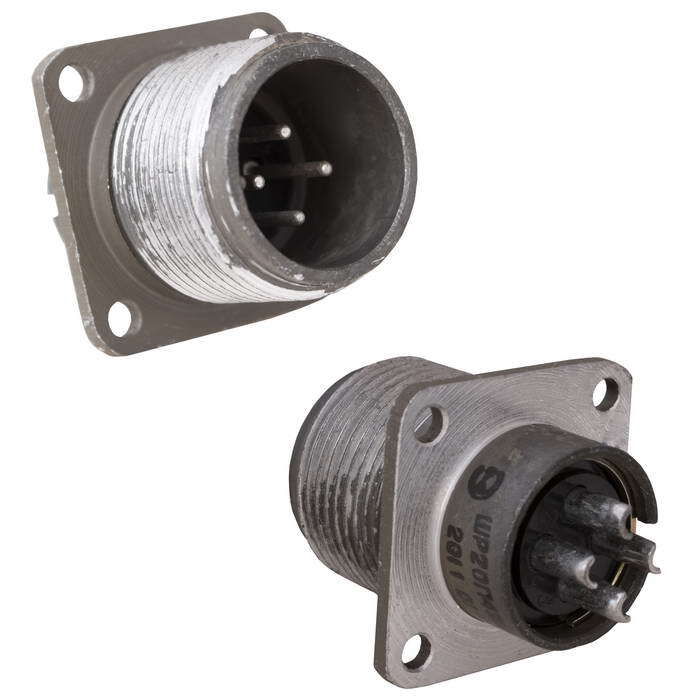

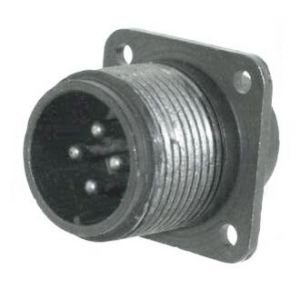

ШР20П4ЭШ4 — это 4-контактная негерметичная приборная вилка серии ШР. Артикул изделия — 51157, категория — ШР20. Вилка предназначена для соединения электрических цепей в аппаратуре и относится к соединителям внутреннего монтажа. Согласно имеющемуся описанию, изделие прошло ОТК в 2024 году. В поле производителя карточки товара сведения не заполнены; при этом в имеющемся описании указано производство «Каскад».

Конструкция рассчитана на применение в радиоэлектронной и радиотехнической аппаратуре. Негерметичное исполнение означает, что при наружном монтаже необходимо предусматривать защиту от внешних факторов. Для внутреннего монтажа вилка применяется как приборный соединительный элемент в цепях переменного и постоянного тока.

Подтверждённые технические характеристики

В имеющихся данных приведены следующие параметры изделия:

• Количество контактов — 4, диаметр контактов — 1,5 мм.
• Рабочее напряжение — до 850 В.
• Рабочий ток на контакт — до 10 А, максимальное значение — до 20 А.
• Рабочая частота цепей — до 3 МГц для переменного и постоянного тока.
• Вибрационные нагрузки — диапазон 1–5000 Гц при ускорении 300 метров в секунду в квадрате.
• Ударные нагрузки — до 5000 метров в секунду в квадрате.
• Линейное ускорение — 2000 метров в секунду в квадрате.
• Температура эксплуатации — от -60 °C до +60 °C; допускается смена температуры до +110 °C.
• Наработка — от 1000 до 5000 ч; количество сочленений — 500 циклов; срок хранения — 15 лет.

Применение и условия эксплуатации

Вилка применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего монтажа в цепях переменного и постоянного тока частотой до 3 МГц. Она подходит для соединения проводов, кабелей и блоков в климатическом исполнении УХЛ. При наружном монтаже требуется защита от внешних факторов, поскольку изделие выполнено в негерметичном исполнении.

Четыре контакта диаметром 1,5 мм обеспечивают коммутацию в пределах заявленных электрических параметров. При эксплуатации следует учитывать ограничения по рабочему напряжению до 850 В и току на контакт до 10 А, а также максимальное значение тока до 20 А. Устойчивость к вибрации, ударам и линейному ускорению позволяет использовать вилку в аппаратуре, подвергающейся соответствующим механическим нагрузкам.

Сведения карточки и ограничения данных

В предоставленных данных не указаны комплектация, гарантийные обязательства и страна производства, поэтому эти сведения в описании не приводятся. Производитель в карточке товара не указан; упоминание производства «Каскад» содержится в имеющемся описании. Указанные технические параметры следует рассматривать как заявленные для данной модели ШР20П4ЭШ4.
