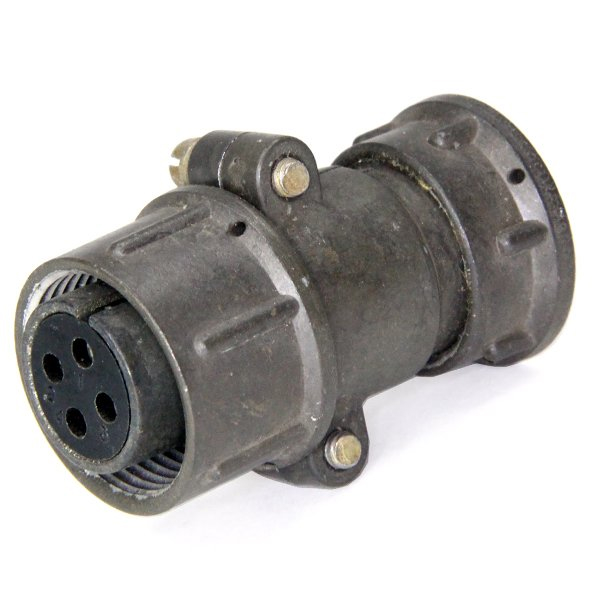

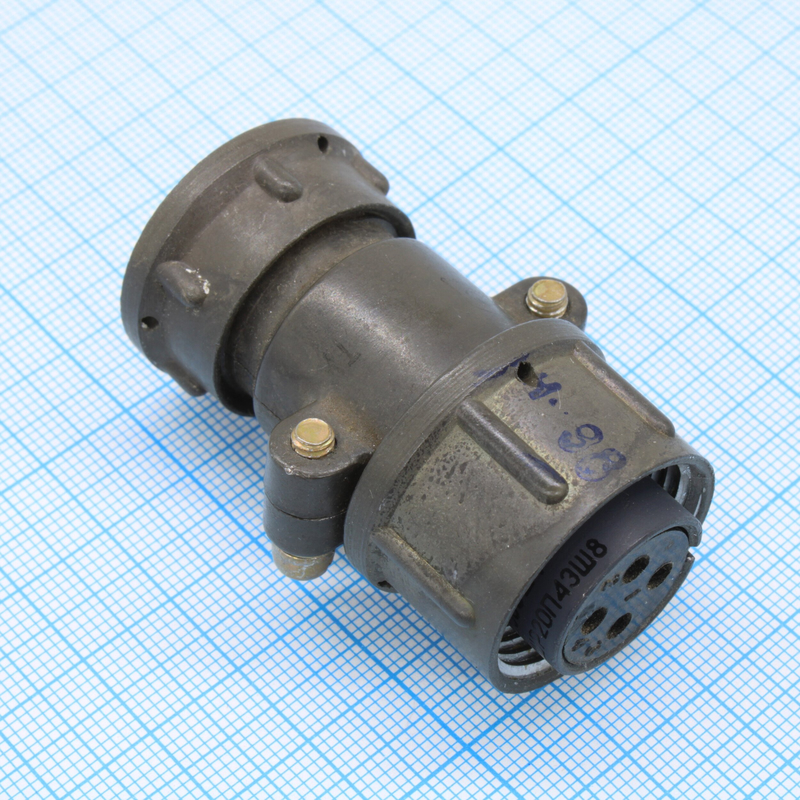

ШР20П4ЭШ4 — это розетка кабельного типа из серии соединителей "Каскад" (низкочастотные цилиндрические разъёмы), прошедшая ОТК в 2024 году. Она предназначена для надёжного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в приборах и оборудовании, включая экранированные кабели. Подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), в условиях вибрации, пониженного давления и температур от -60 до +60 °C.

Основные характеристики

• Количество контактов: 4 (диаметр 1,5 мм, трубчатые гнёзда типа "манжета").

• Максимальный ток: до 20 А на контакт, до 40–80 А на соединитель в целом.

• Сочленение: резьбовое, поляризация — одношпоночная.

• Покрытие контактов: серебро или никель, монтаж — пайка.

• Климатическое исполнение: УХЛ, срок сохраняемости — 15 лет, наработка — минимум 1000 часов, до 500 соединений-расчленений.
