Назначение

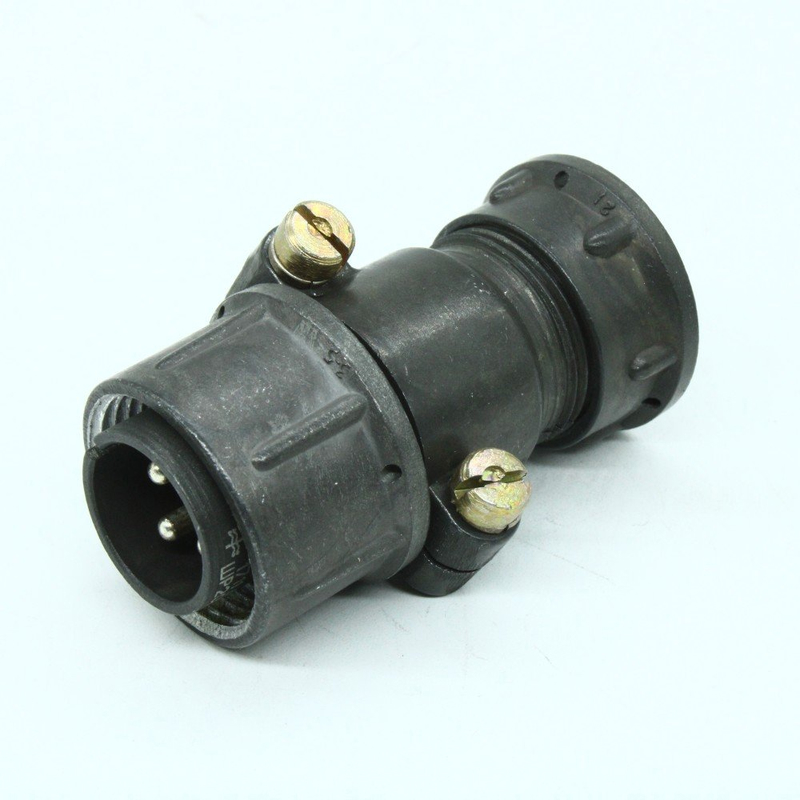

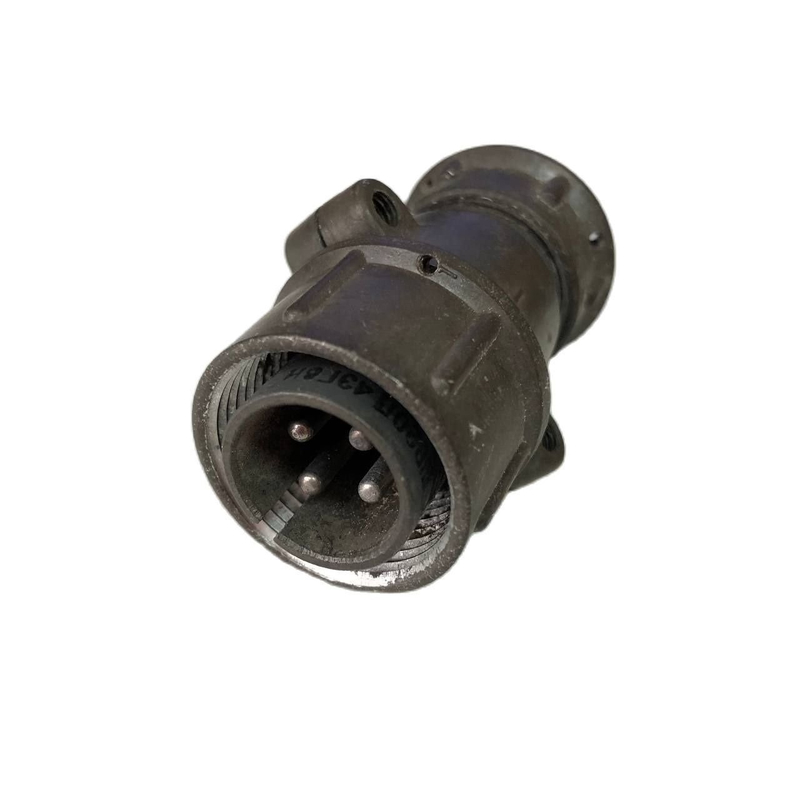

ШР20П4ЭГ8Н — кабельная вилка из серии разъёмов ШР. Изделие предназначено для соединения экранированных кабелей в электрических цепях переменного и постоянного тока. Вилка обеспечивает электрический контакт и механическое крепление кабеля через прямой патрубок с гайкой для экранированного кабеля. Товар относится к категории ШР20, артикул 9212.

Конструкция рассчитана на применение в приборах и оборудовании, где требуется разъёмное соединение с резьбовым креплением и одношпоночной поляризацией. Поляризация помогает сохранять правильное взаимное положение частей соединителя при сочленении, а резьбовое соединение фиксирует вилку в рабочем положении.

Расшифровка обозначения

Обозначение ШР20П4ЭГ8Н содержит сведения о типе соединителя, размере корпуса, конструкции патрубка, числе контактов и покрытии контактов.

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• П — прямой патрубок;
• 4 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Г — вилка;
• 8 — сочетание контактов, включающее четыре контакта диаметром 2,5 миллиметра;
• Н — покрытие контактов никелем.

Технические характеристики

Разъём рассчитан на амплитудное напряжение до 850 В и частоту до 3 МГц. Максимальная токовая нагрузка составляет 25 А на контакт, суммарная нагрузка — 100 А. Сопротивление контакта не превышает 2 мОм, сопротивление изоляции — не менее 5000 МОм.

• Количество контактов — 4;
• Диаметр контактов — 2,5 миллиметра;
• Амплитудное напряжение — до 850 В;
• Частота — до 3 МГц;
• Токовая нагрузка — 25 А на контакт, до 100 А суммарно;
• Сопротивление контакта — не более 2 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Климатическое исполнение — УХЛ;
• Количество сочленений-расчленений — до 500 циклов;
• Наработка — не менее 1000 часов.

Соединитель выполнен негерметичным. По устойчивости к внешним воздействиям указаны вибрация в диапазоне от 1 до 5000 Гц при ускорении до 30 g, удары до 500 g и низкое давление до 0,00013 Па.

Применение и условия эксплуатации

Вилка применяется для внутреннего и наружного монтажа при защите от пыли и влаги. Её используют в приборах и оборудовании, где требуется прочное резьбовое соединение с одношпоночной поляризацией. Благодаря исполнению с гайкой патрубка для экранированного кабеля изделие подходит для подключения экранированных кабелей в цепях переменного и постоянного тока.

При наружном монтаже следует учитывать, что соединитель негерметичен, поэтому защита от пыли и влаги должна обеспечиваться условиями установки. Изделие относится к климатическому исполнению УХЛ, что определяет его применение в соответствующей среде.

Конструктивные особенности

Вилка имеет прямой патрубок и гайку для экранированного кабеля. Контакты выполнены с никелевым покрытием. Механическое соединение — резьбовое, с одношпоночной поляризацией. Для эксплуатации указан ресурс до 500 циклов сочленений-расчленений и наработка не менее 1000 часов.

Изделие относится к серии ШР и категории ШР20. Оно предназначено для электрических цепей переменного и постоянного тока и может применяться в составе приборов и оборудования при соблюдении ограничений по нагрузке, напряжению, частоте и условиям среды.
