Назначение

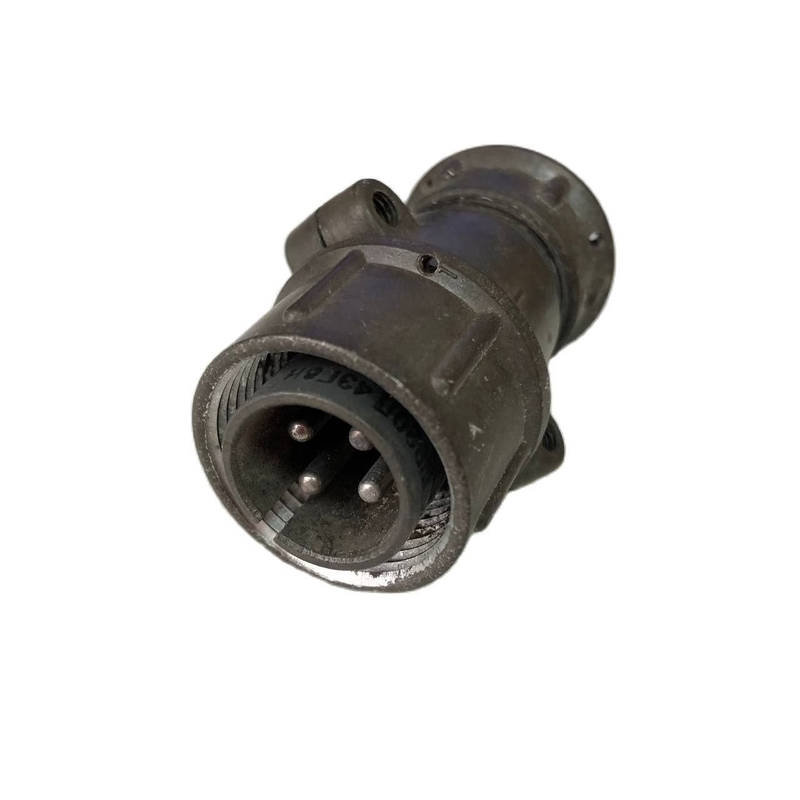

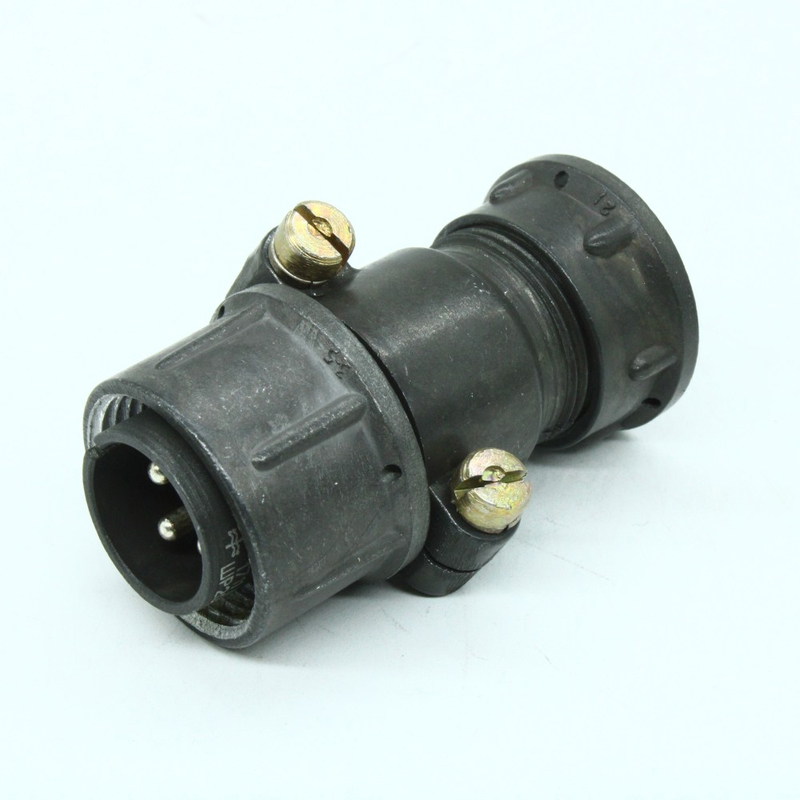

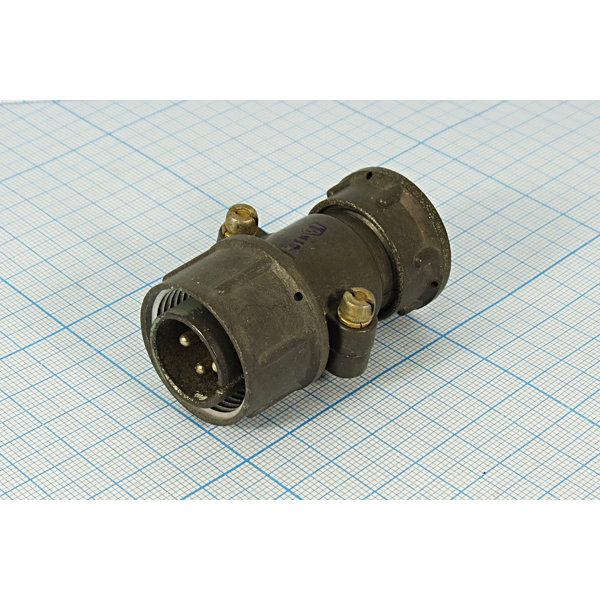

ШР20П4ЭГ8 представляет собой кабельную вилку цилиндрического соединителя серии ШР20 производства НПО «Каскад». Изделие выпущено в 2024 году и прошло проверку отдела технического контроля. Основное назначение — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры.

Вилка применяется для объёмного монтажа, то есть для соединения проводников внутри блоков, стоек и шкафов, где требуется компактное и в то же время прочное разъёмное соединение. Конструкция рассчитана на эксплуатацию как внутри помещений, так и снаружи при условии защиты от пыли и влаги.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные производителем для данной модели. Все значения относятся именно к исполнению ШР20П4ЭГ8 с условным размером корпуса 20.

• Тип корпуса — кабельный, с прямым патрубком и гайкой, предназначенной для экранированного кабеля.
• Условный размер корпуса — 20.
• Количество контактов — 4, диаметр каждого контакта 2,5 миллиметра.
• Максимальная токовая нагрузка — до 25 ампер на контакт.
• Рабочее напряжение — до 850 вольт.
• Рабочая частота тока — до 3 мегагерц.
• Год выпуска — 2024, изделие прошло ОТК.

Такое сочетание параметров позволяет использовать вилку в силовых и сигнальных цепях средней частоты, где требуется передача значительного тока при умеренном числе контактов.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях, характерных для промышленной и специальной аппаратуры. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременное повышение температуры до плюс 110 градусов Цельсия.

Изделие сохраняет работоспособность при пониженном атмосферном давлении 1,3 на 10 в минус второй степени паскаля, при вибрационных нагрузках до 300 метров на секунду в квадрате и при ударах до 5000 метров на секунду в квадрате. Такие характеристики обеспечивают устойчивость соединителя к механическим воздействиям при транспортировке и в процессе работы.

Ресурс и сохраняемость

Заявленный ресурс работы составляет 5000 часов. Количество циклов сочленения и расчленения — 500. Срок сохраняемости в условиях хранения — 15 лет. Эти показатели важны при планировании замены и обслуживания соединителей в составе ответственного оборудования.

Область применения

Вилка ШР20П4ЭГ8 применяется в радиоэлектронной и радиотехнической аппаратуре для объёмного монтажа. Она подходит для цепей постоянного и переменного тока с частотой до 3 мегагерц и напряжением до 850 вольт. Благодаря кабельному исполнению с патрубком и гайкой под экранированный кабель изделие удобно при монтаже экранированных линий, где требуется защита от помех.

Допускается внутреннее и наружное применение при обеспечении защиты от пыли и влаги. Типовые сферы использования — блоки питания, пульты управления, измерительные приборы, системы связи и другая аппаратура, где необходимы разъёмные соединения с четырьмя силовыми контактами.

Совместимость и комплектация

Вилка входит в серию ШР20 и предназначена для сочленения с ответными частями той же серии с соответствующим условным размером корпуса 20 и числом контактов 4. Иные сведения о комплектации, сертификатах и стране производства в предоставленных данных не указаны.
