Назначение изделия

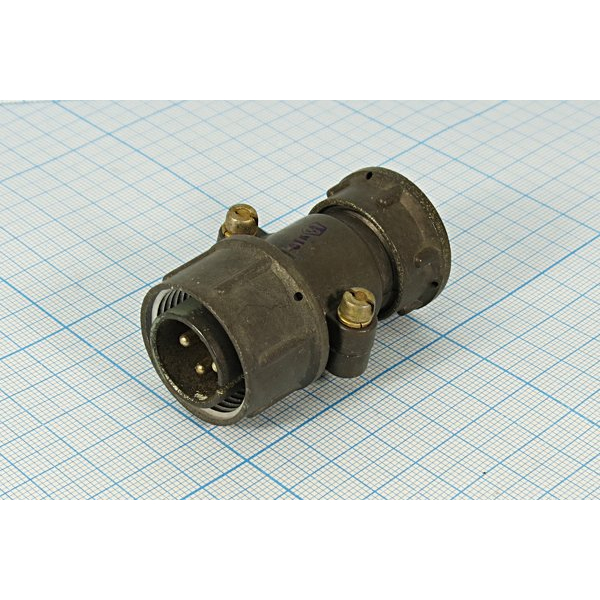

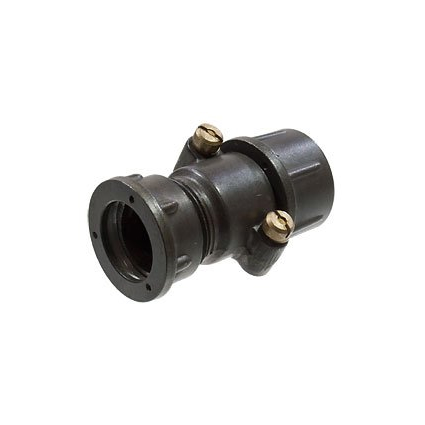

ШР20П4ЭГ8 — это кабельная вилка серии ШР производства завода Элекон, предназначенная для работы в электрических цепях общего назначения. Изделие представляет собой негерметичный цилиндрический соединитель на 4 контакта, рассчитанный на прямой вывод под экранированный кабель. Основное назначение — обеспечение надёжного разборного электрического соединения при подключении экранированного кабеля к радиоэлектронной, радиотехнической и промышленной аппаратуре.

Конструкция с прямым патрубком удобна для кабельного монтажа и штатной пайки жил. Вилка применяется там, где требуется стабильный контакт, возможность многократного сочленения и расчленения, а также защита цепи от внешних помех за счёт исполнения под экранированный кабель.

Расшифровка обозначения

Маркировка изделия несёт полную информацию о его конструкции и особенностях. Ниже приведена расшифровка буквенно-цифрового обозначения модели ШР20П4ЭГ8.

• ШР — тип соединителя.
• 20 — условный размер корпуса.
• П — прямой патрубок.
• 4 — количество контактов.
• Э — исполнение для экранированного кабеля.
• Г — вилка.
• 8 — сочетание контактов.

Таким образом, каждая часть обозначения указывает на конкретную конструктивную особенность, что упрощает подбор соединителя под задачу монтажа.

Основные технические характеристики

Электрические и механические параметры вилки ШР20П4ЭГ8 определяют область её применения и допустимые режимы работы. Ключевые значения приведены ниже.

• Рабочее напряжение: до 850 В.
• Рабочий ток на один контакт: до 25 А.
• Максимальная токовая нагрузка на одиночный контакт: до 35 А.
• Диаметр контактов: 2,5 мм.
• Сечение присоединяемого провода: до 3 мм².
• Сопротивление контакта: не более 0,001 Ом, то есть не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.

Совокупность этих параметров позволяет использовать вилку в цепях с заметными токами и повышенными требованиями к стабильности переходного сопротивления.

Эксплуатационные свойства

Соединитель рассчитан на работу в широком температурном диапазоне: примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, а при учёте перегрева контактов — до плюс 110 градусов Цельсия. Также указывается минимальная наработка 1000 часов и срок сохраняемости не менее 15 лет. Ресурс в 500 циклов сочленения и расчленения подтверждает пригодность изделия для разборных соединений, которые периодически обслуживаются или перекоммутируются.

Применение и приёмка

Такие разъёмы используют в радиоэлектронной, радиотехнической и промышленной аппаратуре, где нужен надёжный разборный контакт и подключение экранированного кабеля. Для подбора ответной части обычно используется сопрягаемая розетка той же серии и того же сочетания контактов.

Поставка изделия осуществляется с приёмкой «5», что соответствует особо жёстким требованиям к качеству и надёжности. Год выпуска — 2018. Артикул товара — 80590. Категория — ШР20. Производитель — Элекон.

Краткий итог

ШР20П4ЭГ8 — это 4-контактная кабельная вилка Элекон для экранированного кабеля, с рабочим напряжением до 850 В и током до 25 А на контакт. Она сочетает негерметичное цилиндрическое исполнение, прямой патрубок под пайку, широкий температурный диапазон и длительный срок сохраняемости, что делает её подходящей для ответственных разборных соединений в аппаратуре различного назначения.
