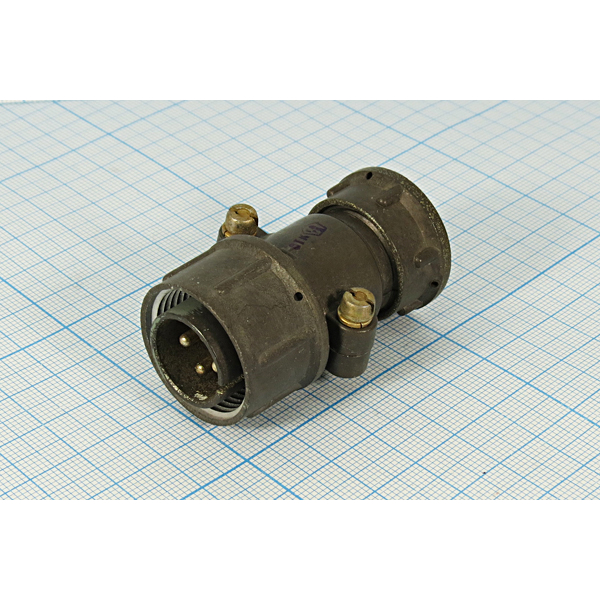

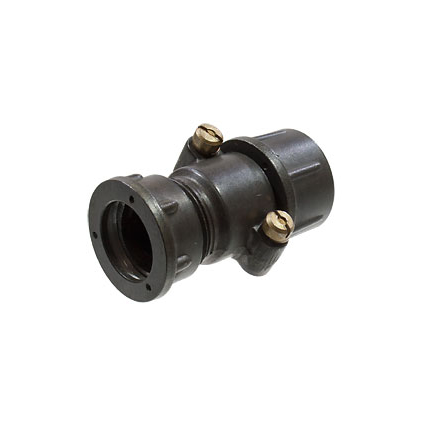

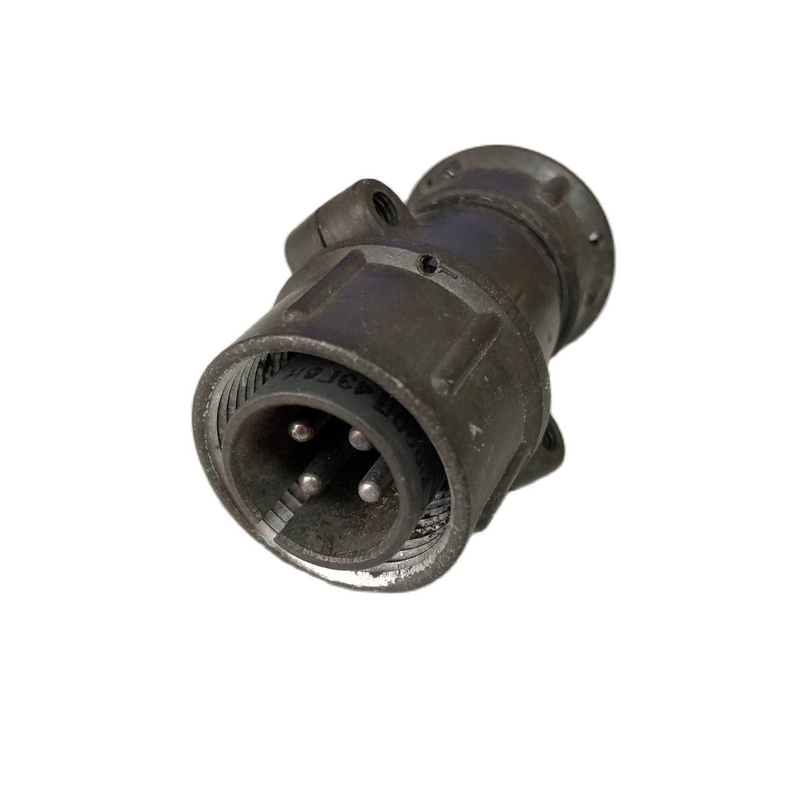

ШР20П4ЭГ8 — это кабельная вилка из серии цилиндрических низкочастотных разъемов ШР, предназначенная для надежного электрического соединения в аппаратуре.

Основные характеристики

Она имеет 4 контакта диаметром 2,5 мм с штыревым исполнением (Г), рассчитанных на рабочий ток до 25 А на контакт и максимум 35 А, при напряжении до 850 В переменного или постоянного тока. Условный размер корпуса — 20 мм, с прямым патрубком (П) и концевой гайкой (Э) для экранированного кабеля, проходной диаметр 24 мм. Корпус из алюминиевого сплава с оксидированием, изолятор из бакелита, контакты из латуни с серебряным покрытием. +3

Условия эксплуатации

Разъем негерметичный, работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), влажности до 98% и давлении от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), удары до 500 g, акустические шумы 170 дБ, ресурс — 500 сочленений и 1000 часов наработки.

Конструкция и монтаж

Поляризация одношпоночная, монтаж — пайка с объемной фиксацией, резьба накидной гайки M24×1,5 мм, габариты около 56×30×37 мм, масса до 49 г. Соответствует нормам бР0.364.028 ТУ или НКЦС.434410.111 ТУ, климатическое исполнение УХЛ, срок хранения 15 лет. Подходит для внутренних соединений в радиоэлектронной технике.
