Назначение

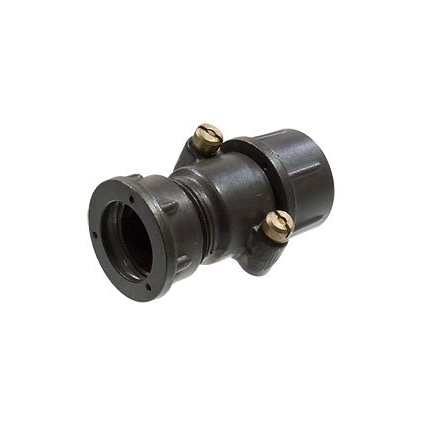

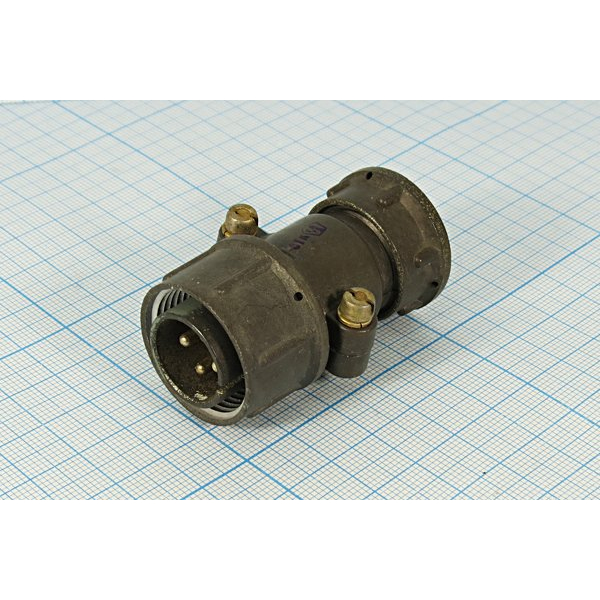

ШР20П4ЭГ8 — это кабельная вилка производства завода «Элекон», входящая в серию цилиндрических разъёмов ШР. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В. Вилка применяется там, где требуется стабильная передача сигнала и питания по экранированному кабелю, а также механическая прочность и устойчивость к внешним воздействиям.

Конструктивно вилка относится к негерметичному типу и имеет прямой патрубок для подключения экранированного кабеля. Ответной частью для неё служит аналогичная розетка ШР20П4ЭГ8, что упрощает комплектование соединительных узлов.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели. Они определяют её электрические и эксплуатационные возможности.

• Количество контактов — 4.
• Диаметр контактов — 2,5 мм.
• Максимальная токовая нагрузка на контакт — до 35 А, рабочая — до 25 А.
• Максимальный ток на соединитель в целом — до 100 А.
• Проходной диаметр корпуса — 24 мм.
• Условный размер — 20.
• Тип исполнения — негерметичная вилка с прямым патрубком для экранированного кабеля.
• Материал корпуса — алюминиевый сплав.
• Масса — ориентировочно от 37 до 44 граммов.
• Сопротивление контактов — до 1,0 мОм.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

Вилка рассчитана на работу в жёстких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия. Изделие устойчиво к пониженному давлению до 1,3·10⁻⁴ Па, к линейному ускорению до 2000 м/с², к вибрациям в диапазоне от 1 до 5000 Гц и к ударам с ускорением до 5000 м/с².

Такое сочетание параметров позволяет использовать разъём в условиях интенсивных механических нагрузок, перепадов давления и температуры, характерных для ответственных отраслей.

Электрические параметры

Рабочее напряжение достигает 850 В, а частота сигнала — до 3 МГц. Низкое переходное сопротивление контактов, не превышающее 1,0 мОм, обеспечивает минимальные потери и стабильность соединения при передаче питания и сигналов. Четырёхконтактная схема с контактами диаметром 2,5 мм позволяет коммутировать значительные токи, в том числе до 100 А на соединитель в целом.

Применение

Вилка ШР20П4ЭГ8 применяется в промышленных системах, авиационной и военной технике. Основное её назначение — подключение экранированных кабелей, где требуется защита от помех и надёжная передача сигнала или питания. Благодаря прочному корпусу из алюминиевого сплава, устойчивости к вибрации, ударам и широкому температурному диапазону разъём востребован в бортовых и наземных комплексах, а также в стационарном оборудовании с повышенными требованиями к надёжности.

Для монтажа соединительного узла необходимо использовать ответную розетку ШР20П4ЭГ8. Совместно они образуют разъёмное соединение, рассчитанное на 500 циклов сочленения и расчленения, что подходит для периодического подключения и отключения кабельных линий. Срок сохраняемости в 15 лет подтверждает пригодность изделия для длительного хранения и эксплуатации в составе ответственных систем.

Ключевые преимущества

1. Высокая токовая нагрузка — до 35 А на контакт и до 100 А на соединитель.
2. Широкая область применения — от промышленности до авиационной и военной техники.
3. Стойкость к экстремальным условиям — температура, давление, вибрация, удары.
4. Низкое сопротивление контактов — до 1,0 мОм.
5. Длительный срок службы и сохраняемости — 1000–5000 часов наработки и 15 лет хранения.
