Назначение

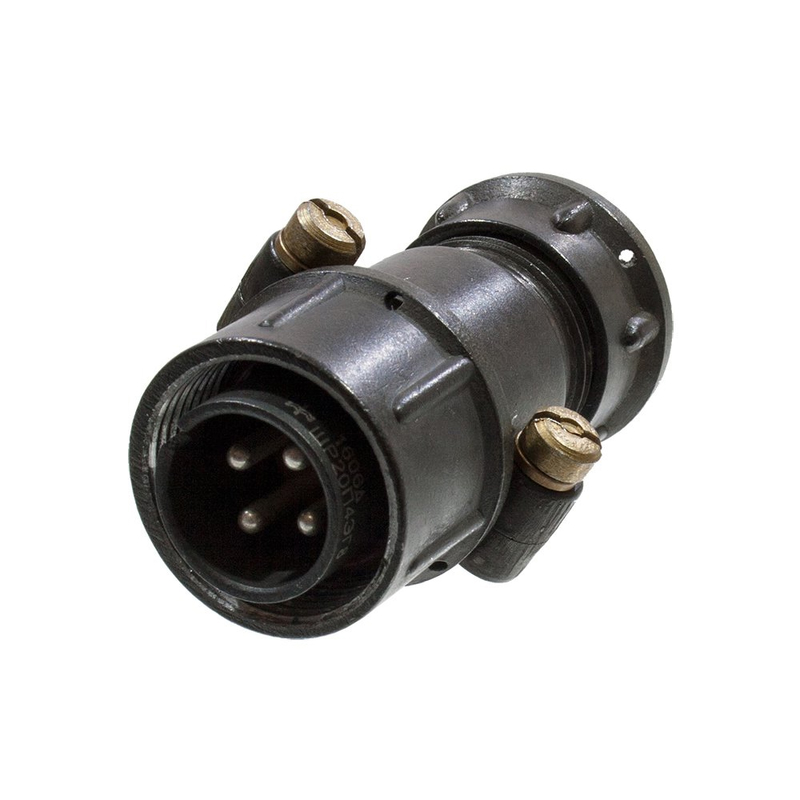

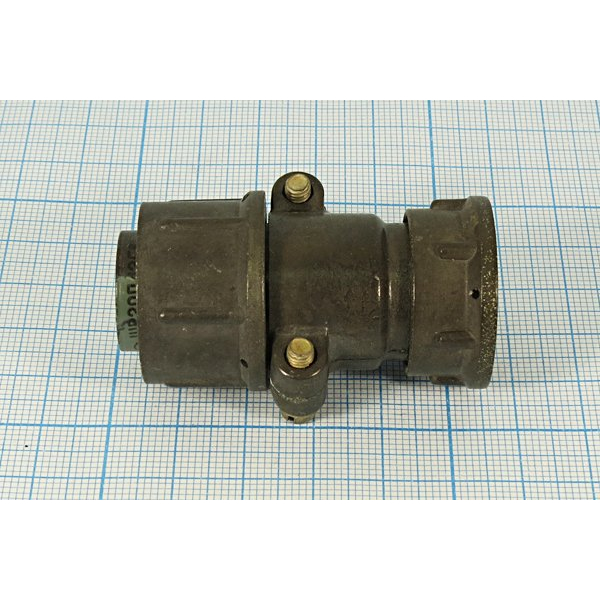

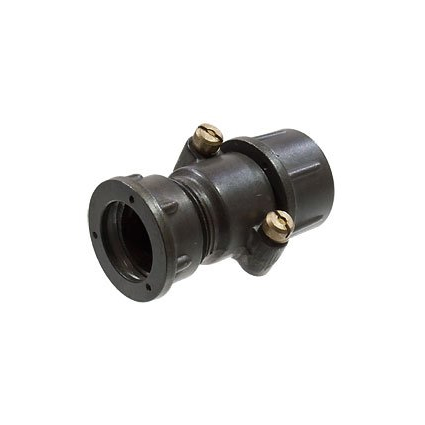

ШР20П4ЭГ8 — это кабельная вилка производства завода «Элекон» (Казань), относящаяся к серии цилиндрических низкочастотных соединителей ШР. Она предназначена для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. Изделие используется в промышленной аппаратуре, радиоэлектронных устройствах и оборудовании с жесткими условиями эксплуатации, включая вибрацию и экстремальные температуры.

Ответная часть для данной вилки — розетка ШР20П4ЭГ8. Соединитель обеспечивает до 500 сочленений-расчленений, наработку от 1000 до 5000 часов и срок сохраняемости 15 лет.

Подтверждённые особенности

Вилка имеет 4 контакта диаметром 2,5 мм. Максимальная токовая нагрузка составляет до 35 А на контакт, рабочий ток — 25 А на контакт, общая нагрузка — до 100 А на соединитель. Изделие работает в диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учетом перегрева контактов — до плюс 110 градусов Цельсия. Конструкция выдерживает вибрационные нагрузки до 300 метров в секунду за секунду, ударные воздействия до 5000 метров в секунду за секунду и пониженное давление до 1,3 на 10 в минус четвертой степени паскаля.

Это негерметичная модель с прямым патрубком и гайкой для экранированного кабеля. Проходной диаметр патрубка составляет 24 мм, условный размер корпуса — 20. Масса изделия — около 37–44 граммов.

Расшифровка обозначения

• ШР — тип соединителя;
• 20 — размер корпуса;
• П — вилка с прямым патрубком;
• 4 — число контактов;
• Э — экранированный кабель;
• Г — гайка патрубка;
• 8 — комбинация контактов.

Применение

ШР20П4ЭГ8 применяется для коммутации электрических цепей в условиях повышенных механических нагрузок и значительных перепадов температур. Соединитель подходит для монтажа на экранированный кабель с проходным диаметром 24 мм. Благодаря устойчивости к вибрациям, ударам и разреженной атмосфере, вилка востребована в составе ответственных узлов промышленного оборудования и радиоэлектронной аппаратуры, где требуется стабильное контактное соединение при токах до 25 А на контакт.

Изделие поставляется в заводской упаковке. Страна производства — Россия, производитель — завод «Элекон», город Казань.
