Назначение и область применения

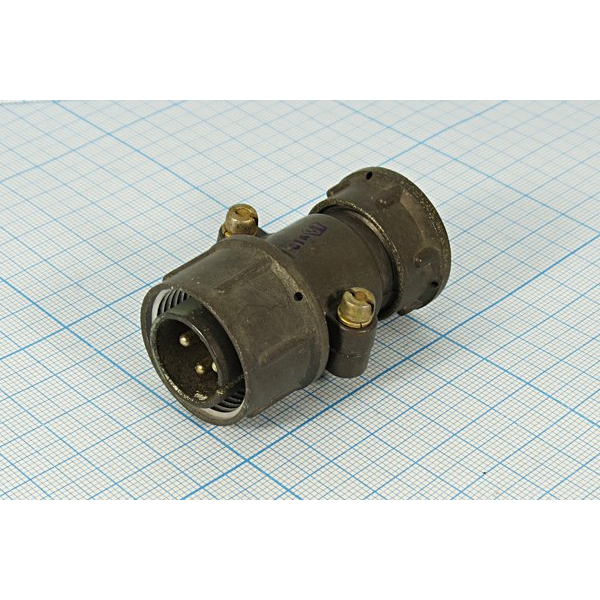

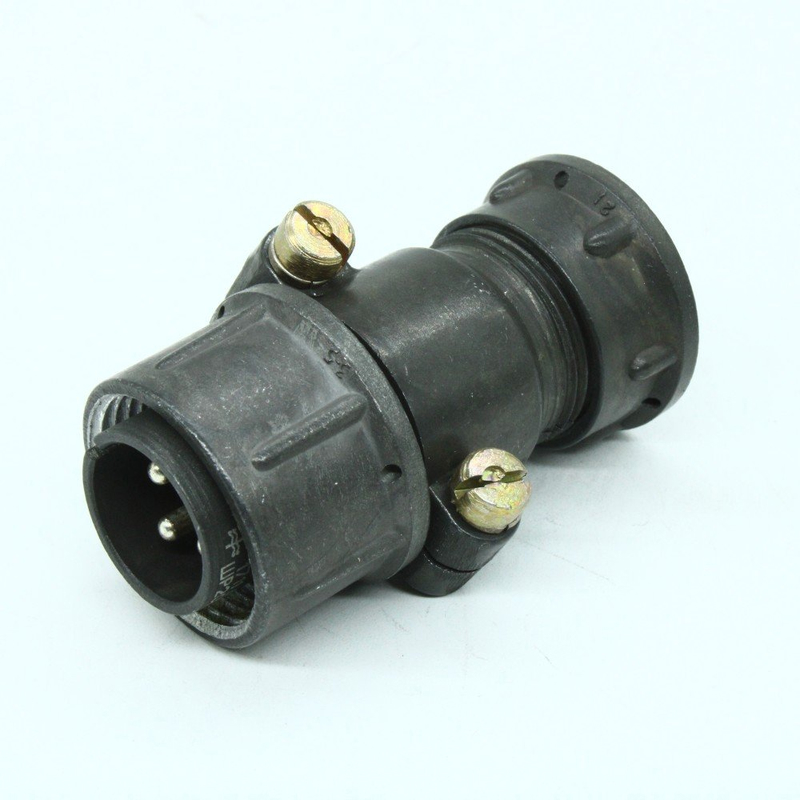

ШР20П4ЭГ8 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для подключения экранированного кабеля в электрических цепях постоянного и переменного тока. Изделие используется в составе разъёмных соединений, где требуется надёжная передача электрических сигналов и питания при сохранении целостности экранирования кабеля.

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Конструкция рассчитана на эксплуатацию в условиях нормального климата, а также при повышенных механических нагрузках. Вилка предназначена для объёмного монтажа и оснащена резьбовым сочленением, что обеспечивает плотное и стабильное соединение с ответной розеткой.

ШР20П4ЭГ8 подходит для использования в промышленном оборудовании, контрольно-измерительной аппаратуре, системах связи и других устройствах, где предъявляются повышенные требования к устойчивости соединителей к внешним воздействиям.

Конструкция и электрические параметры

Вилка имеет кабельный корпус с прямым патрубком и гайкой, предназначенной для фиксации экранированного кабеля. Такое исполнение обеспечивает надёжный ввод кабеля и сохранение экранирования по всей длине соединения, что особенно важно при работе в условиях электромагнитных помех.

Основные электрические характеристики:

• количество контактов — 4 шт.;
• диаметр контактов — 2,5 мм;
• максимальный рабочий ток на один контакт — от 25 до 35 А;
• суммарный ток вилки — порядка 100 А;
• максимальное рабочее напряжение — 850 В;
• рабочий диапазон частот — до 3 МГц.

Контакты вилки рассчитаны на передачу значительных токов, что позволяет использовать соединитель не только для сигнальных цепей, но и для подачи питания на исполнительные устройства.

Устойчивость к внешним воздействиям

ШР20П4ЭГ8 спроектирована с учётом эксплуатации в жёстких условиях. Соединитель сохраняет работоспособность при воздействии механических нагрузок, характерных для промышленного оборудования и подвижных узлов:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные ударные нагрузки до 5000 м/с²;
• многократные удары до 350 м/с²;
• линейное ускорение до 2000 м/с².

Температурный диапазон эксплуатации составляет от −60 °C до +60 °C. С учётом перегрева контактов допускается кратковременная работа при температуре до +110 °C. Такие характеристики позволяют применять вилку как в холодных климатических зонах, так и в нагретых отсеках оборудования.

Надёжность и ресурс

Соединитель рассчитан на длительную эксплуатацию с сохранением заявленных электрических и механических параметров. Минимальная наработка составляет порядка 1000 часов. Количество допустимых циклов сочленения и расчленения — около 500, что подтверждает пригодность изделия для многократного переподключения.

Срок сохраняемости вилки в упаковке и без эксплуатации — не менее 15 лет. Это обеспечивается применением коррозионностойких материалов и защитных покрытий, предусмотренных техническими условиями производства.

Артикул изделия — 80052. Категория — ШР20. Наличие на складе — 35 штук.
