Назначение и общее описание

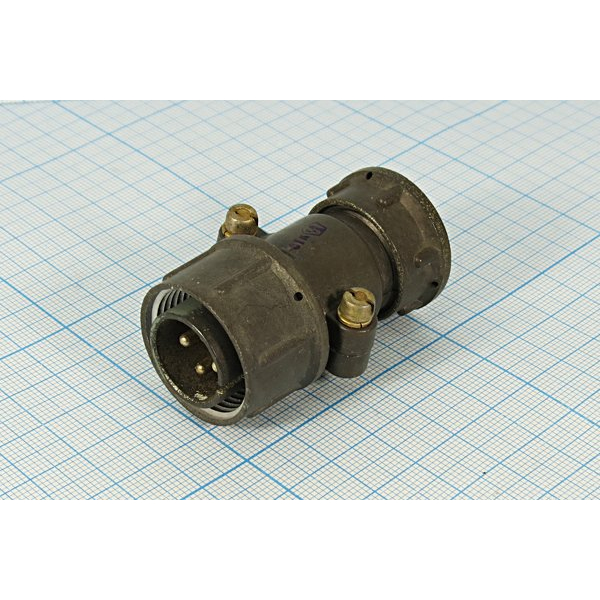

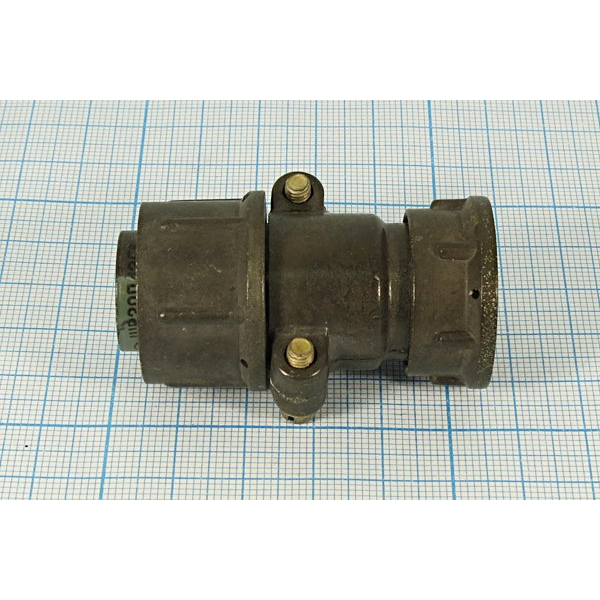

ШР20П4ЭГ8-К — кабельная вилка цилиндрического соединителя серии ШР, предназначенная для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к соединителям общего назначения и применяется там, где требуется надёжное многоконтактное разъёмное соединение с механически прочным сочленением.

Вилка рассчитана на 4 контакта и поставляется в исполнении для экранированного кабеля, что подтверждается буквой «Э» в обозначении. Прямой патрубок корпуса (буква «П») обеспечивает осевой ввод кабеля без изгибов, упрощая монтаж в ограниченном пространстве приборов и блоков.

Артикул изделия: 41173. Категория: ШР20. Приёмка: «5». Год выпуска партии: 2012.

Расшифровка обозначения

Маркировка ШР20П4ЭГ8-К содержит полную информацию о конструктивном исполнении разъёма:

• ШР — тип соединителя, цилиндрический разъём общего применения;
• 20 — условный размер корпуса, определяющий габарит и сочетаемость с ответными частями серии;
• П — прямой патрубок, кабель вводится вдоль оси разъёма;
• 4 — количество контактов;
• Э — исполнение для экранированного кабеля с возможностью заделки экранной оплётки;
• Г — вилка, то есть штыревая часть соединителя;
• 8 — сочетание контактов, определяющее схему расположения и назначение выводов;
• К — кабельное исполнение, монтаж на кабель, а не на панель или печатную плату.

Такая кодировка позволяет однозначно идентифицировать модификацию при подборе ответной розетки и при заказе запасных частей.

Основные технические характеристики

Изделие рассчитано на эксплуатацию в цепях со следующими электрическими параметрами:

• рабочее напряжение — до 850 В;
• рабочий ток на контакт — до 25 А;
• максимальная токовая нагрузка на одиночный контакт — до 35 А;
• количество контактов — 4;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс сочленений — 500 циклов;
• масса — около 37–44 г по данным разных карточек товара.

Соединитель сохраняет работоспособность в широком диапазоне температур — примерно от минус 60 °C до плюс 60 °C. С учётом нагрева контактов при протекании тока допустимая верхняя граница по отдельным данным достигает плюс 110 °C. Корпус и контактная группа устойчивы к вибрационным и ударным нагрузкам, что допускает применение изделия в подвижной и промышленной аппаратуре с более жёсткими условиями эксплуатации.

Область применения

Вилки серии ШР20 данного исполнения устанавливаются в аппаратуре, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех благодаря экранированному вводу кабеля. Типовые места применения — приборы связи, радиоэлектронные блоки, измерительное оборудование, промышленная автоматика и другая техника, в которой используется многоконтактная коммутация с механически прочным креплением ответных частей.

Исполнение для экранированного кабеля позволяет выполнить заделку оплётки непосредственно на корпус вилки, обеспечивая непрерывность экрана по всему тракту соединения. Это особенно важно при передаче слаботочных сигналов, чувствительных к наводкам, и в цепях, где предъявляются повышенные требования к электромагнитной совместимости.

Монтаж и совместимость

Вилка рассчитана на кабельный монтаж. Ответная часть подбирается среди розеток серии ШР20 с ответным сочетанием контактов. При заделке кабеля необходимо соблюдать схему распайки в соответствии с маркировкой сочетания контактов «8» и рекомендациями производителя аппаратуры, в которую устанавливается соединитель.

Прямой патрубок корпуса позволяет вводить кабель без дополнительных переходников, при этом для сохранения заявленного ресурса сочленений следует избегать боковых нагрузок на кабель вблизи ввода и контролировать правильность ориентации вилки перед соединением с розеткой.
