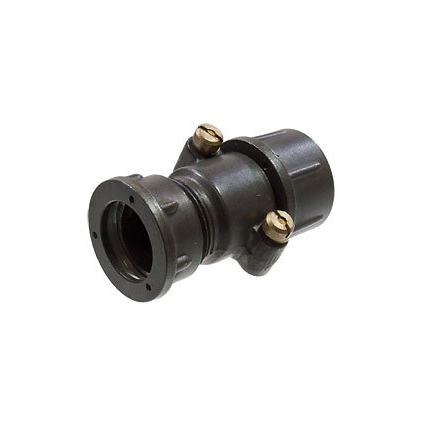

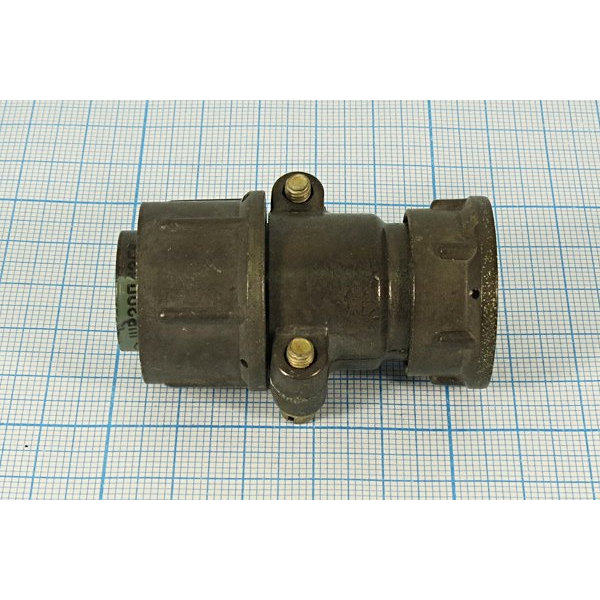

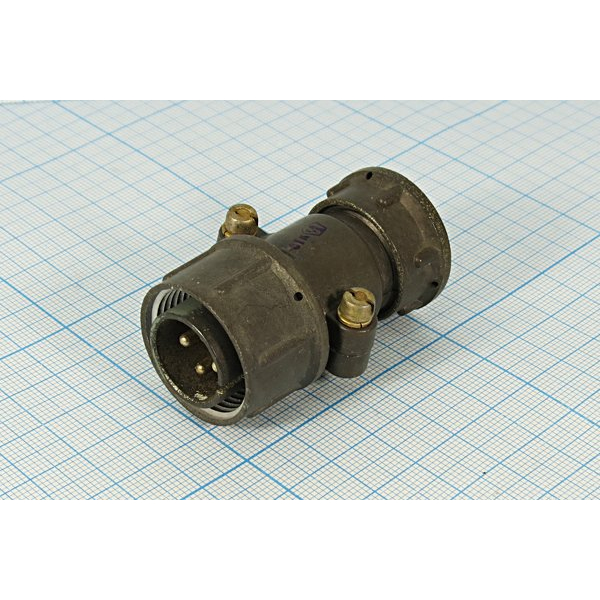

ШР20П4ЭГ8 вилка

ШР20П4ЭГ8 — это кабельная вилка серии ШР, круглый многоконтактный разъём для цепей постоянного и переменного тока. По характеристикам это 4-контактный негерметичный соединитель с рабочим напряжением до 850 В и рабочим током до 25 А на контакт; для соединителя в целом указывают до 100 А.

Что означает обозначение

• ШР — серия цилиндрических разъёмов.

• 20 — условный размер корпуса.

• П — исполнение с прямым патрубком.

• 4 — число контактов.

• Э — вариант для экранированного кабеля.

• Г8 — сочетание контактов по исполнению.

Основные особенности

Этот разъём используют там, где нужно надёжное ручное соединение кабеля с прибором или аппаратурой. Контакты обычно серебрёные, диаметр контактов — 2,5 мм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

ШР20П4ЭГ8 рассчитан на работу при температуре от -60 °C до +60 °C, а также выдерживает вибрацию и ударные нагрузки, что делает его подходящим для промышленной и спецтехники. Указывается ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов.

Где применяют

Такие вилки ставят в промышленном оборудовании, измерительной технике, военной и другой аппаратуре, где важны прочность, ремонтопригодность и устойчивость к внешним воздействиям. Для наружного применения обычно требуется дополнительная защита от влаги и пыли.
