Назначение и область применения

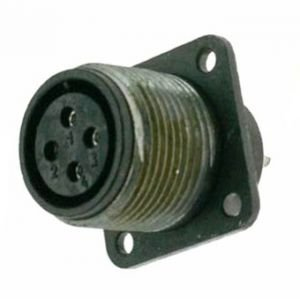

ШР20П4ЭГ8 — цилиндрический низкочастотный электрический соединитель, выполненный в виде блочной (приборной) розетки. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Основная функция розетки — соединение и разъединение электрических цепей в электро- и радиоаппаратуре. Соединитель применяется в составе разъёмных пар: он сочленяется с ответной кабельной частью того же типа, обеспечивая электрический контакт и механическую фиксацию.

Конструктивные особенности

Соединители серии ШР состоят из двух частей — вилки и розетки, каждая из которых может быть кабельной или блочной (приборной). Кабельные и приборные части между собой не соединяются, поэтому при подборе пары важно учитывать исполнение ответного разъёма.

Модель ШР20П4ЭГ8 представляет собой блочную розетку без патрубка с прямым выводом под экранированный кабель. Сочленение с ответной частью — резьбовое, поляризация корпусов — одношпоночная, что исключает неправильную стыковку.

Материалы изготовления

• корпус — алюминиевый сплав АЛ-11;
• изоляторы — прессматериал карболит К-211-3;
• контакты розетки — бронза БрОЦ4-3;
• покрытие контактов — серебро либо никель; никелевый вариант обозначается буквой «Н» в маркировке, в обозначении ШР20П4ЭГ8 такой буквы нет.

Технические характеристики

• количество контактов — 4;
• условный размер корпуса — 20;
• рабочее напряжение — до 850 В;
• рабочая частота — до 3 МГц;
• исполнение — блочная (приборная) розетка без патрубка;
• тип вывода — прямой, под экранированный кабель;
• монтаж — навесной (объёмный);
• максимальное сечение присоединяемых проводников — 3 квадратных миллиметра;
• допустимое число перепаек — не более трёх.

Расшифровка условного обозначения

1. ШР — тип соединителя;
2. 20 — условный размер корпуса;
3. П — конструктивное исполнение для приборной части, без патрубка;
4. 4 — количество контактов;
5. Э — исполнение для экранированного кабеля;
6. Г — розетка приборной части;
7. 8 — условное число, обозначающее сочетание контактов.

Монтаж и эксплуатация

Розетка устанавливается на приборной стороне аппаратуры, а проводники подключаются к хвостовикам контактов навесным монтажом. Сечение каждого проводника не должно превышать 3 квадратных миллиметра. При пайке допускается не более трёх перепаек одного контакта — это ограничение следует соблюдать, чтобы не нарушить надёжность соединения.

Экранированное исполнение и прямое исполнение вывода под экранированный кабель позволяют использовать розетку в цепях, где требуется защита от помех. Резьбовое сочленение и одношпоночная поляризация обеспечивают стабильную фиксацию пары при эксплуатации в составе электро- и радиоаппаратуры.

Артикул изделия — 9206, категория — ШР20. Производитель в предоставленных данных не указан.
