Назначение разъёма ШР20П4ЭГ8

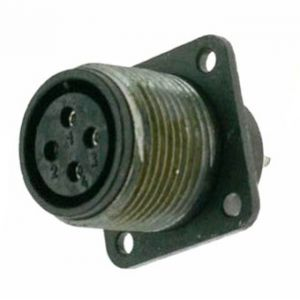

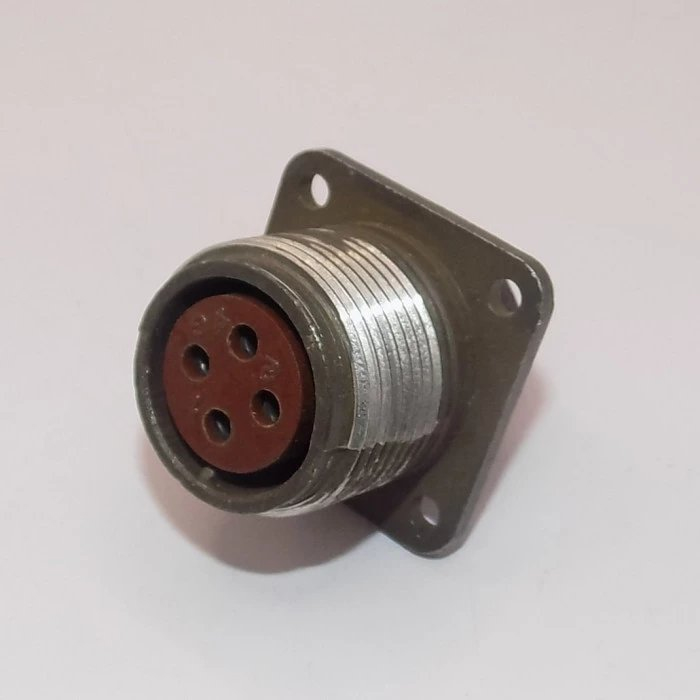

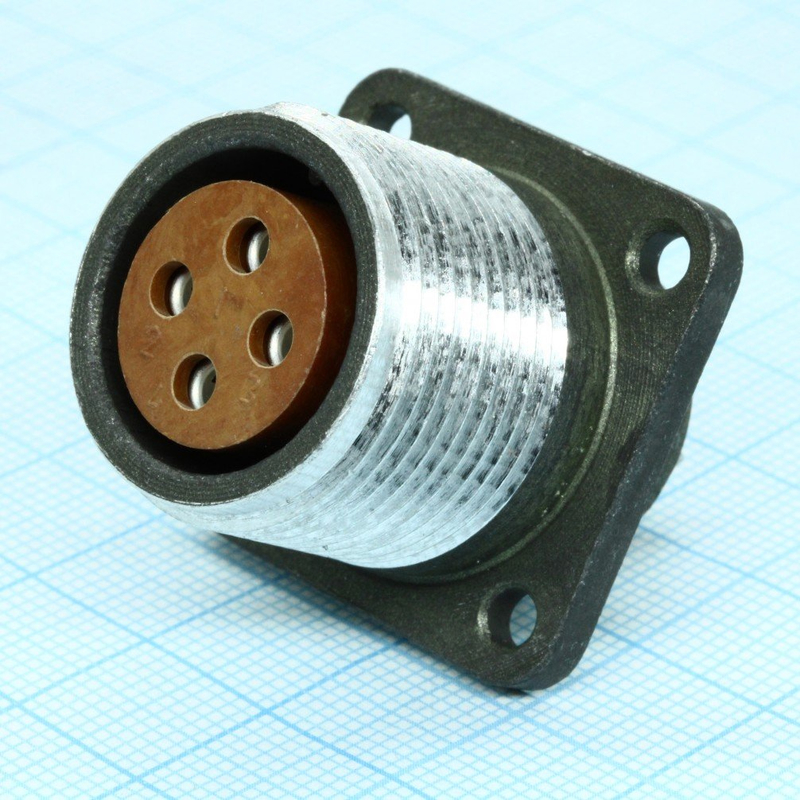

ШР20П4ЭГ8 представляет собой приборную розетку без патрубка, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие выпускается производителем «Каскад» и относится к категории ШР20. Разъём применяется в электрических цепях с частотами до 3 МГц, при этом рабочее напряжение не превышает 850 В (амплитудное значение).

Конструкция розетки рассчитана на эксплуатацию в составе электро- и радиоаппаратуры, где требуется надёжная коммутация цепей с повышенной токовой нагрузкой. Резьбовое сочленение и одношовная поляризация корпуса обеспечивают правильное и плотное соединение ответных частей.

Подтверждённые технические характеристики

• Количество контактов: 4
• Максимальная токовая нагрузка на одиночный контакт: до 35 А
• Общая максимальная токовая нагрузка: до 100 А
• Рабочее напряжение: до 850 В (амплитудное значение)
• Материал корпуса: алюминиевый сплав АЛ-11
• Материал изолятора: карболит К-211-3
• Материал контактов: бронза БрОЦ4-3
• Сопротивление изоляции: не менее 5000 МОм
• Степень защиты: IP54
• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия

Конструкция и монтаж

Разъём имеет резьбовое сочленение и одношовную поляризацию корпуса. Он предназначен для монтажа с экранированными или неэкранированными кабелями. Хвостовик контакта допускает присоединение проводников сечением до 3 квадратных миллиметров. Максимальное количество перепаек не должно превышать трёх.

Материалы деталей подобраны с учётом требований к механической прочности и электрической изоляции: алюминиевый сплав АЛ-11 обеспечивает прочность корпуса, карболит К-211-3 служит изолятором, а бронза БрОЦ4-3 обеспечивает стабильную проводимость контактов.

Расшифровка обозначения

• ШР — тип разъёма: штепсельный, негерметичный
• 20 — условный размер корпуса
• П — конструктивное исполнение: без патрубка
• 4 — количество контактов
• Э — условное обозначение
• Г — вид соединителя: розетка
• 8 — обозначение сочетания контактов

Применение

Разъём ШР20П4ЭГ8 широко используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он может применяться в различных устройствах, включая сварочное оборудование и системы дистанционного управления. Благодаря высокой токовой нагрузке на контакт и широкому температурному диапазону изделие подходит для работы в составе оборудования, эксплуатируемого в сложных условиях.

Артикул: 51156. Год: 2024. Производитель: Каскад. Категория: ШР20.
