Назначение и область применения

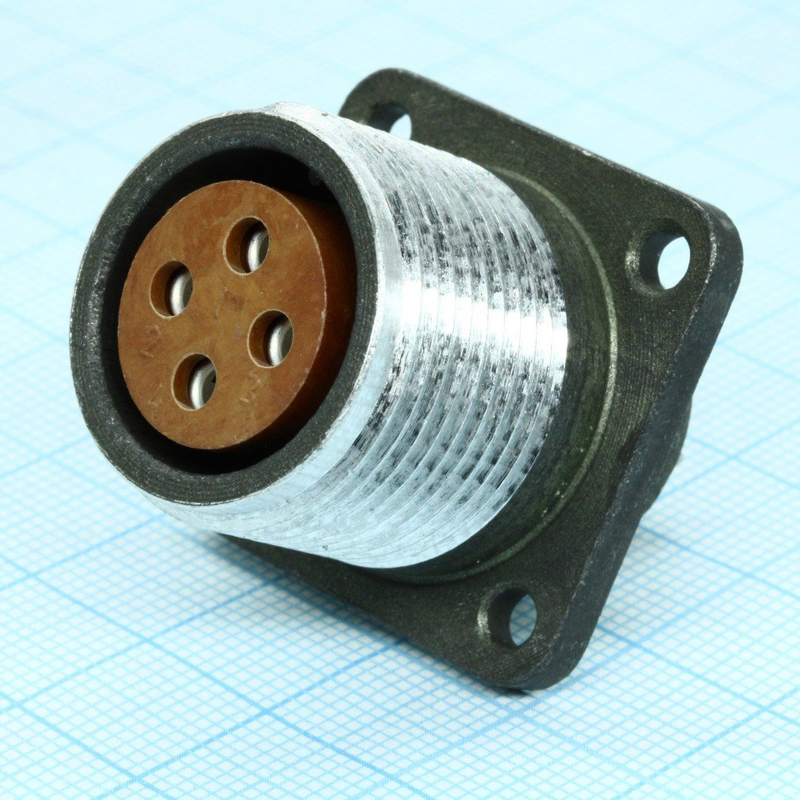

Розетка ШР20П4ЭГ8–«5» производства «Элекон» относится к серии низкочастотных блочных (приборных) разъёмов ШР20. Изделие предназначено для установки на корпуса приборов, блоков и шкафов управления с целью подключения экранированного кабеля и организации быстроразъёмного электрического соединения. Розетка рассчитана на работу в цепях постоянного и переменного тока и применяется в оборудовании связи, контрольно-измерительных приборах и аппаратуре, системах промышленной автоматики, а также в силовых линиях среднего тока.

Конструкция предусматривает резьбовое сочленение с ответной кабельной вилкой серии ШР. Одношпоночная поляризация исключает неправильную ориентацию при стыковке и защищает контакты от повреждения. Прямой вывод под экранированный кабель позволяет выполнять монтаж без дополнительного экранирующего патрубка, что упрощает компоновку внутри прибора.

Технические характеристики

Розетка имеет 4 контакта диаметром примерно 2,5 мм. Каждый контакт рассчитан на рабочий ток до около 25 А, максимальный ток достигает 35 А. Суммарный допустимый ток на разъём составляет до порядка 100 А. Рабочее напряжение — до 850 В амплитудного значения как для переменного, так и для постоянного тока. Частотный диапазон — до 3 МГц, что характерно для низкочастотной силовой и контрольной аппаратуры.

• Количество контактов: 4
• Диаметр контактов: примерно 2,5 мм
• Рабочий ток на контакт: до около 25 А
• Максимальный ток на контакт: до 35 А
• Суммарный ток на разъём: до порядка 100 А
• Рабочее напряжение: до 850 В амплитудного значения
• Частота: до 3 МГц
• Тип сочленения: резьбовое с одношпоночной поляризацией
• Исполнение: негерметичное, блочное (приборное)

Материалы и конструктивное исполнение

Корпус розетки изготовлен из алюминиевого сплава АЛ‑11, что обеспечивает механическую прочность при сравнительно небольшой массе. Изолятор выполнен из фенопласта или карболита марки К‑211‑3 — материала с высокой электрической прочностью и стабильностью геометрических размеров. Контакты изготовлены из бронзы марки БрОЦ4‑3, обладающей хорошей электропроводностью, упругостью и устойчивостью к окислению, что важно для многократных циклов сочленения и расчленения.

Разъём негерметичный, поэтому его установка предполагает размещение внутри защищённых от прямого попадания влаги объёмов или применение дополнительных уплотнений со стороны монтажа. Прямой вывод под экранированный кабель позволяет аккуратно заводить экран кабеля на корпус розетки и обеспечивать непрерывность экранирования.

Условия эксплуатации

Рабочий температурный диапазон составляет примерно от −60 до +60 °C. При смене температур и с учётом перегрева контактов верхний предел может достигать порядка +110 °C. Такие параметры позволяют использовать розетку в большинстве промышленных и приборных установок, включая оборудование, эксплуатируемое в неотапливаемых помещениях и умеренно холодном климате.

Приёмка изделия — «5», год выпуска — 2004. Артикул производителя — 21179.
