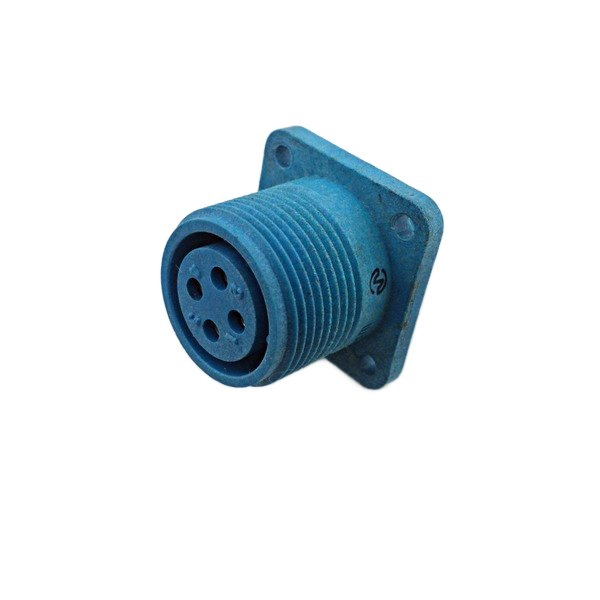

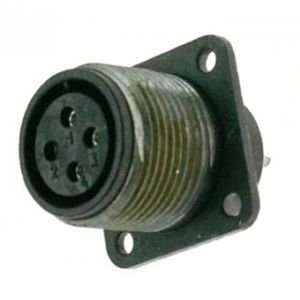

ШР20П4ЭГ8 — это низкочастотный цилиндрический блочный разъём‑розетка серии ШР, предназначенная для соединения электрических цепей в аппаратуре и на блоках. Обозначение «РОЗЕТКИ БЛОЧНЫЕ (Н)» означает, что это блочная (приборная) розетка с негерметизированным корпусом и контактным покрытием никель (буква «Н»).

Назначение и области применения

• Разъём используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Применяется для соединения проводов, кабелей, узлов и блоков в электро‑ и радиоаппаратуре, включая нагрузочные резисторы генераторов и аналогичные устройства.

Основные электрические параметры

• Количество контактов: 4.

• Максимальное рабочее напряжение: до 850 В.

• Рабочий ток на один контакт: до 25 А, максимальный импульсный ток — около 35 А на контакт.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава (например, АЛ‑11), изолятор — из пресс‑материала карболита (типа К‑211‑3).

• Гнёзда контактов — трубчатые разрезные, из бронзы БрОЦ4‑3; покрытие контактов — никель (обозначение «Н»).

• Сочленение с вилкой — резьбовое, с одношпоночной поляризацией корпуса.

Климатические и эксплуатационные условия

• Диапазон рабочих температур окружающей среды: примерно от −60 °C до +60 °C, с допустимым перегревом контактов до +110 °C.

• Соединитель рассчитан на многократное сочленение–расчленение (порядка 500 циклов) и имеет длительный срок сохраняемости (до порядка 15 лет).

Мы можем дополнительно расшифровать полностью маркировку ШР20П4ЭГ8 и сравнить эту розетку с другими типами ШР‑разъёмов (например, с серебряным покрытием или с патрубком).
