Назначение разъёма ШР20П4ЭГ8

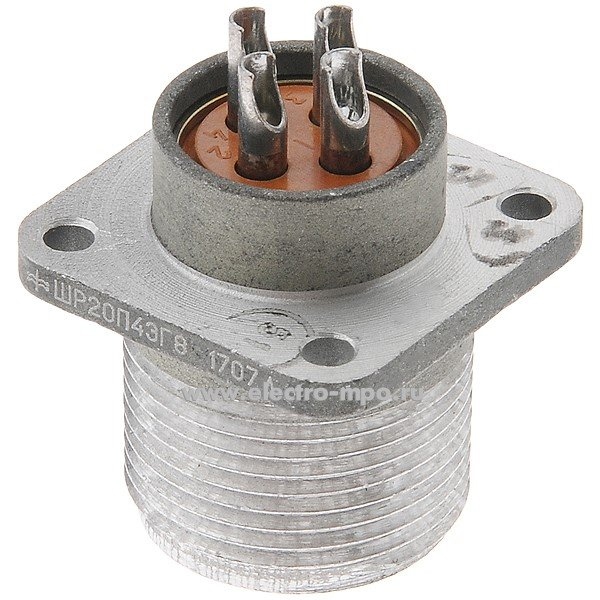

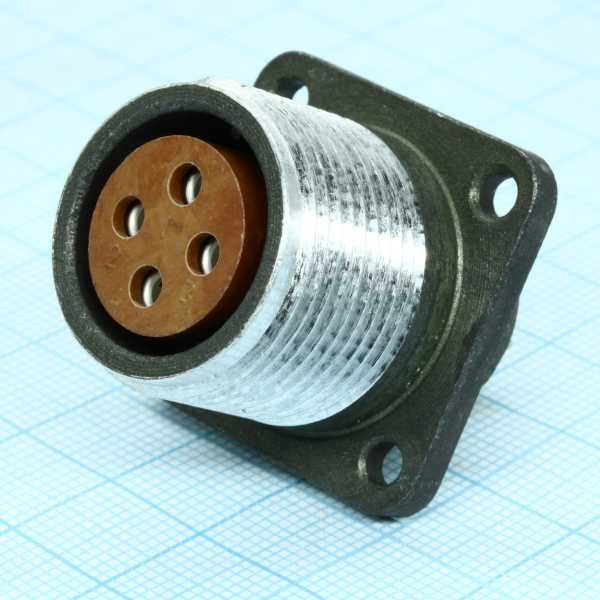

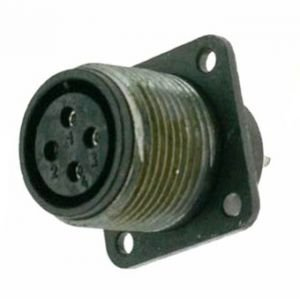

Розетка ШР20П4ЭГ8 представляет собой четырёхконтактный низкочастотный цилиндрический штепсельный разъём объёмного монтажа с резьбовым сочленением нормальных габаритов из серии ШР. Изделие выполнено без патрубка и предназначено для установки на приборной части оборудования. Разъём применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при рабочем напряжении до 850 В, включая амплитудное значение.

Данная розетка востребована в промышленной аппаратуре различного профиля. Её используют для подключения резисторов нагрузочных генераторов, сварочного оборудования и кабелей управления от выпрямителей. Конструкция рассчитана на стационарный монтаж и многократные циклы сочленения с ответной вилкой соответствующего типономинала.

Электрические параметры

Разъём ШР20П4ЭГ8 обеспечивает надёжное электрическое соединение при следующих рабочих характеристиках:

• Количество контактов — 4.
• Рабочее напряжение — не более 850 В.
• Максимальный рабочий ток на один контакт — порядка 25–35 А.
• Общий ток на соединитель — до 100 А.
• Сопротивление контакта — не более 0,001 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Указанные параметры позволяют применять розетку в силовых цепях средней мощности, где требуется устойчивое соединение с минимальными потерями на переходном сопротивлении.

Конструкция и материалы

Корпус розетки изготавливается из алюминиевого сплава АЛ‑11, что обеспечивает достаточную механическую прочность при небольшом весе изделия — масса составляет около 30–31 г. Контакты имеют диаметр примерно 2,5 мм и рассчитаны на подключение проводов сечением до 3 мм². Покрытие контактов — сереброванное, что способствует стабильному электрическому контакту и защите от окисления.

Разъём не является герметичным и рассчитан на нормальные условия эксплуатации. Монтаж выполняется объёмным способом, без требований к дополнительной герметизации. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и защиту от самопроизвольного расчленения при вибрационных нагрузках.

Климатические и эксплуатационные условия

Розетка ШР20П4ЭГ8 сохраняет работоспособность в широком диапазоне температур окружающей среды — от −60 °C до +60 °C. При смене температур с учётом перегрева контактов допускается кратковременная эксплуатация до +110 °C. Изделие рассчитано на длительную службу: минимальная наработка составляет около 1000 часов, минимальный срок сохраняемости — порядка 15 лет. Количество циклов сочленения и расчленения достигает 500, что подтверждает механическую надёжность разъёма при многократном использовании в составе промышленного оборудования.
