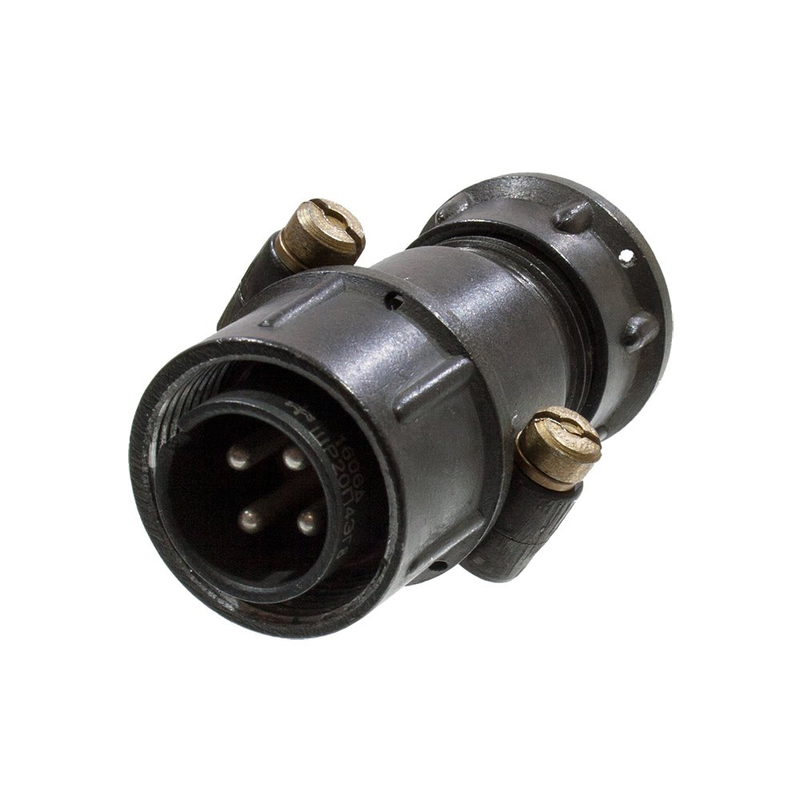

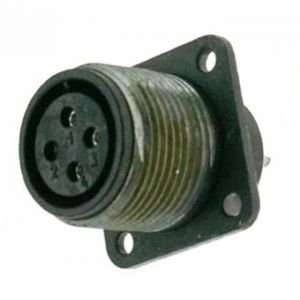

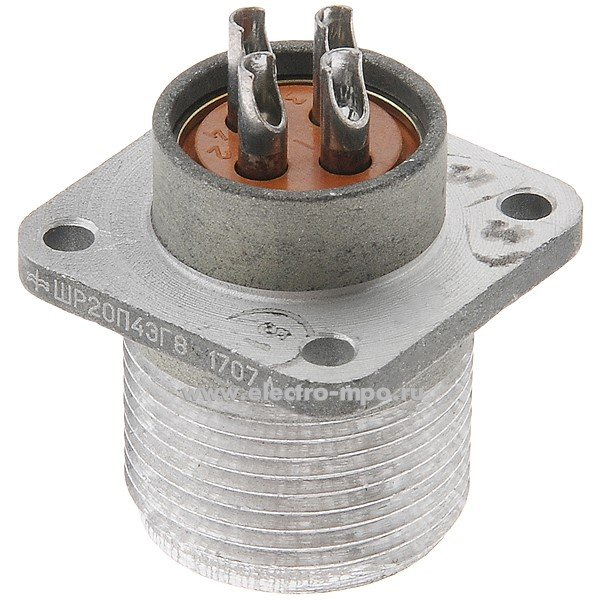

ШР20П4ЭГ8 розетка Каскад (2024г ОТК) представляет собой приборную блочную розетку серии ШР — негерметичный низкочастотный цилиндрический разъём для электрических цепей.

Применение

Используется в электро- и радиооборудовании, контрольно-измерительных приборах, сварочных генераторах (ГД-4002У2, ВС-350, ВС-500), выпрямителях и полуавтоматах для подключения резисторов регулировки, кабелей управления и слаботочных цепей.

Основные характеристики

• 4 контакта диаметром 2,5 мм, проходной диаметр 24 мм. ?

• Рабочее напряжение до 850 В (постоянный/переменный ток до 3–5 МГц), ток на контакт до 25–35 А (суммарно до 100 А).

• Температура эксплуатации от -60°C до +60°C (с перегревом контактов до +110°C), вибрация 1–5000 Гц, удары до 5000 м/с?. ?

• Материалы: алюминиевый сплав АЛ-11, карболит К-211-3, бронза БрОЦ4-3; монтаж навесной, сочленение резьбовое одношпоночное. ?

• Срок службы: 500 соединений, 1000 ч наработки, 15 лет хранения. ?
