Назначение и область применения

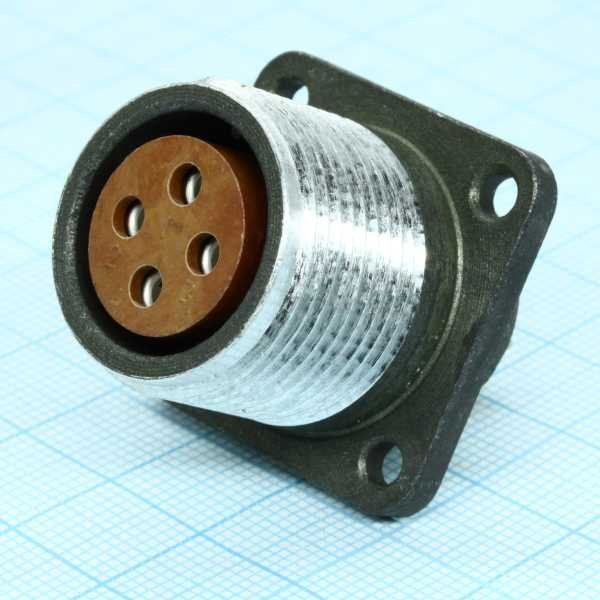

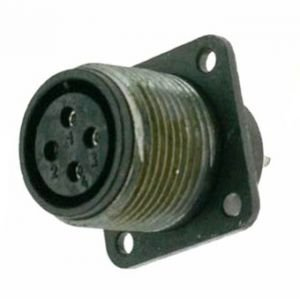

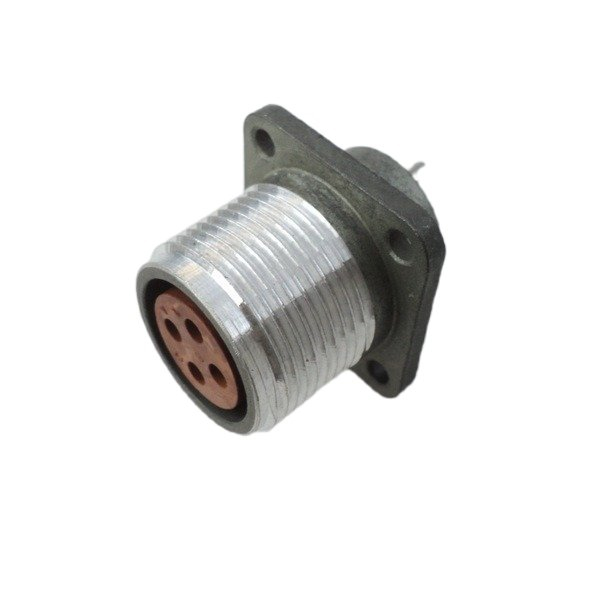

ШР20П4ЭГ8 представляет собой 4-контактную блочную приборную розетку цилиндрической серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленной аппаратуры, электротехнического оборудования и систем управления. Разъём относится к категории негерметичных цилиндрических соединителей и рассчитан на стационарную установку в корпусах приборов, распределительных устройствах и блоках питания.

Основная сфера использования — подключение кабелей управления, измерительных и слаботочных цепей, а также силовых линий в оборудовании сварочного и электротехнического назначения. В эксплуатационной практике данный тип розеток применяется в генераторах, выпрямителях, полуавтоматах и аналогичных устройствах, где требуется надёжное разъёмное соединение с фиксацией резьбовым способом.

Подтверждённые технические особенности

Розетка выполнена в блочном исполнении без патрубка и рассчитана на прямой вывод кабеля. Изделие оснащено четырьмя контактами диаметром 2,5 мм. Номинальное рабочее напряжение составляет до 850 В. Допустимая токовая нагрузка на одиночный контакт достигает 35 А, при этом в качестве рабочего тока обычно указывается значение до 25 А.

Корпус серии металлический, изоляционные элементы изготовлены из карболита или аналогичного материала. Соединение с ответной частью выполняется резьбовым способом, что обеспечивает механическую устойчивость сочленения и защиту от самопроизвольного размыкания при вибрационных нагрузках. Рабочий температурный диапазон — ориентировочно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью кратковременной эксплуатации в более широком интервале температур.

Маркировка и конструктивное исполнение

Обозначение ШР20П4ЭГ8 расшифровывается следующим образом:

• ШР — серия цилиндрических разъёмов;
• 20 — условный размер корпуса;
• П — приборное исполнение;
• 4 — количество контактов;
• ЭГ8 — конструктивный вариант и индекс исполнения контактов сочленения в пределах серии.

Блочная конструкция предполагает монтаж розетки на панель или корпус оборудования с фиксацией через крепёжные отверстия. Прямой вывод под экранированный кабель упрощает подключение экранированных линий и снижает влияние внешних помех на передаваемый сигнал.

Практические указания по применению

Для корректной работы необходимо подбирать ответную часть той же серии и совместимого исполнения. Несоответствие типоразмера или варианта сочленения приведёт к невозможности стыковки разъёмов. Перед монтажом следует проверить тип установки, ориентацию контактов и допустимую токовую нагрузку для конкретной электрической схемы.

Приёмка изделия имеет маркировку «5», что определяет установленный порядок проверки качества и соответствия заявленным характеристикам. Год выпуска указывается как 92. Артикул товара — 41172, изделие относится к категории ШР20.
