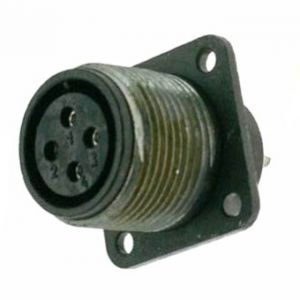

ШР20П4ЭГ8 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР без патрубка, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, включая контрольно-измерительные приборы.
Используется в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Применяется для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружный монтаж при защите от дождя, пыли и солнца; сочетается с экранированными или неэкранированными кабелями.

Характеристики

• Количество контактов: 4 (диаметр 2,5 мм, трубчатые разрезные гнезда из бронзы БрОЦ4-3).

• Максимальная токовая нагрузка: до 35 А на контакт, до 100 А на соединитель.

• Сочленение: резьбовое, одношпоночная поляризация. ?

• Покрытие контактов: серебро (или никель в некоторых вариантах).

• Метод монтажа: пайка. ?

• Рабочая температура: от -60 до +60 °C (с перегревом контактов до +110 °C). ?

• Наработка: минимум 1000 часов, 500 сочленений-расчленений, срок хранения 15 лет.

• Корпус: алюминиевый сплав АЛ-11, изолятор — карболит К-211-3; масса около 31 г. ?
