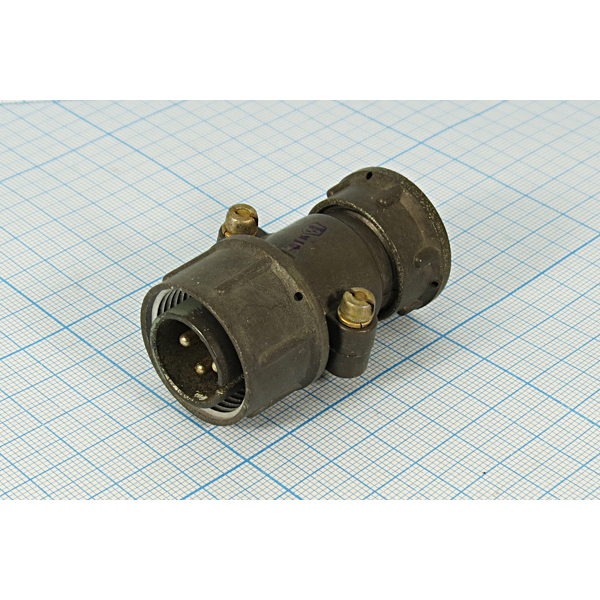

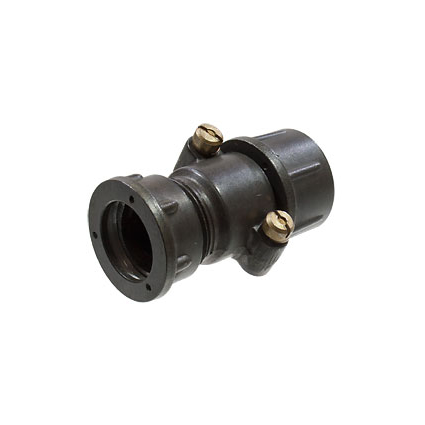

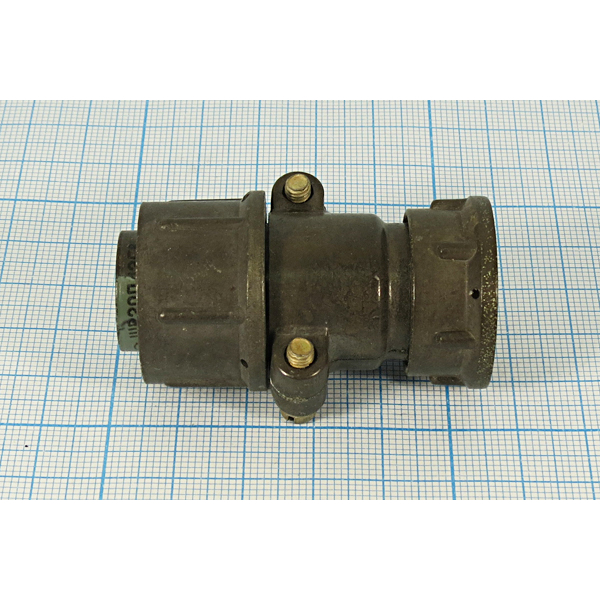

Разъем ШР20П4ЭГ8 (2007 г.) представляет собой приборную розетку, предназначенную для использования в электрических цепях. Он относится к серии низкочастотных цилиндрических разъемов и используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Технические характеристики

• Количество контактов : 4
• Тип соединения : резьбовое
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка : до 25 А на контакт, 100 А на соединитель в целом
• Сопротивление контактов : не более 0.01 Ом
• Рабочая температура : от -60 °C до +110 °C
• Материал корпуса : металл (алюминиевый сплав)
• Материал изолятора : карболит
• Покрытие контактов : серебро (в зависимости от маркировки может быть никель)
• Способ монтажа : на панель, с прямым выводом под экранированный кабель

Конструкция и применение

Разъем ШР20П4ЭГ8 имеет проходной диаметр 24 мм и обеспечивает надежное соединение четырех контактов диаметром 2,5 мм. Он предназначен для работы в условиях, где может иметь место механическое воздействие, включая вибрации и удары.

Габаритные размеры

Разъем имеет следующие габаритные размеры:

• Условный размер соединителя: 20
• Размеры (мм): A=20, B=22±0.1, D=30, D1=20, d=M24?1.5

Разъемы данной серии могут использоваться как в блочных (приборных), так и кабельных вариантах. Они обеспечивают надежное электрическое соединение и могут быть использованы в различных устройствах и системах.Таким образом, ШР20П4ЭГ8 является универсальным решением для подключения оборудования в различных областях, включая промышленность и радиотехнику.
