Назначение

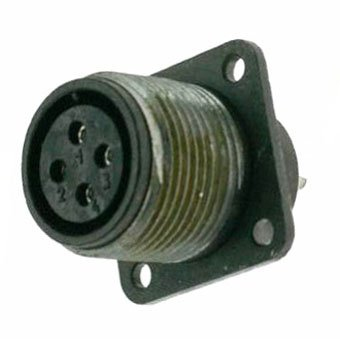

ШР20П4ЭГ8-К — блочная (приборная) розетка цилиндрического низкочастотного соединителя типа ШР20. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока частотой до 3 МГц и напряжением до 850 В. Соединитель относится к негерметичным разъёмам климатического исполнения УХЛ и рассчитан на работу при температуре окружающей среды от -60 °C до +60 °C.

Блочное исполнение означает, что розетка устанавливается непосредственно на прибор или блок, а не на кабель. В состав соединителя входят вилка и розетка; обе части могут выпускаться как блочными (приборными), так и кабельными.

Конструкция и условное обозначение

Сочленение частей соединителя резьбовое, поляризация корпусов выполнена одношпоночной. Монтаж контактов осуществляется методом пайки. Покрытие контактов — серебро или никель. Маркировка ШР20П4ЭГ8 расшифровывается следующим образом:

• ШР — штепсельный разъём негерметичный;
• 20 — условный размер корпуса;
• П — конструктивное исполнение: для приборной части — без патрубка, для кабельной — с прямым патрубком;
• 4 — количество контактов;
• Э — вид гайки патрубка, для экранированного кабеля;
• Г — вид соединителя: для приборной части — розетка (гнездо), для кабельной — вилка (штырь);
• 8 — обозначение сочетания контактов.

Технические характеристики

Для разъёмов типа ШР20 с четырьмя контактами заявлены следующие параметры:

• количество контактов — 4, диаметр контакта — 2,5 мм;
• сопротивление контакта — не более 1 мОм;
• максимальная токовая нагрузка на одиночный контакт — не более 25 А, общая — не более 100 А;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• амплитудное значение напряжения цепи — 850 В;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• диапазон частот синусоидальной вибрации — от 1 до 5000 Гц;
• ускорение синусоидальной вибрации — 300 м/с² (30 g);
• ускорение механического удара одиночного действия — 5000 м/с² (500 g), многократного действия — 350 м/с² (35 g);
• атмосферное пониженное давление — 1,3 × 10⁻⁴ Па (1,3 × 10⁻⁶ мм рт. ст.);
• рабочая температура среды — от -60 °C до +60 °C.

Материал покрытия контактов — серебро или никель. Тип соединителя — негерметичный, климатическое исполнение УХЛ. Производитель в предоставленных данных не указан.

Применение и совместимость

Розетка применяется в качестве приборной части соединителя ШР20П4ЭГ8-К для коммутации цепей в составе электротехнической и радиоэлектронной аппаратуры. Ответной частью для приборной розетки ШР20П4ЭГ8 служит вилка кабельная ШР20П4ЭГ8. При этом кабельные части разъёмов между собой не сочленяются, как и приборные части между собой.

При подборе ответной части следует учитывать исполнение соединителя, количество и диаметр контактов, а также допустимые токовые и температурные режимы. Для монтажа используется пайка; резьбовое сочленение и одношпоночная поляризация обеспечивают ориентированное соединение частей разъёма.
