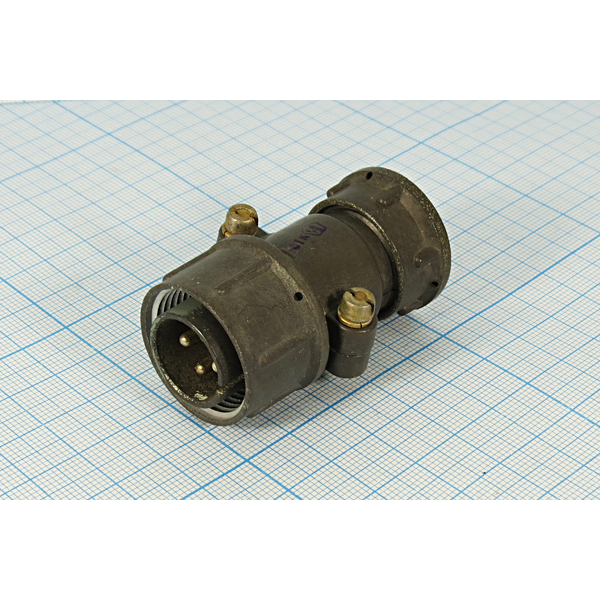

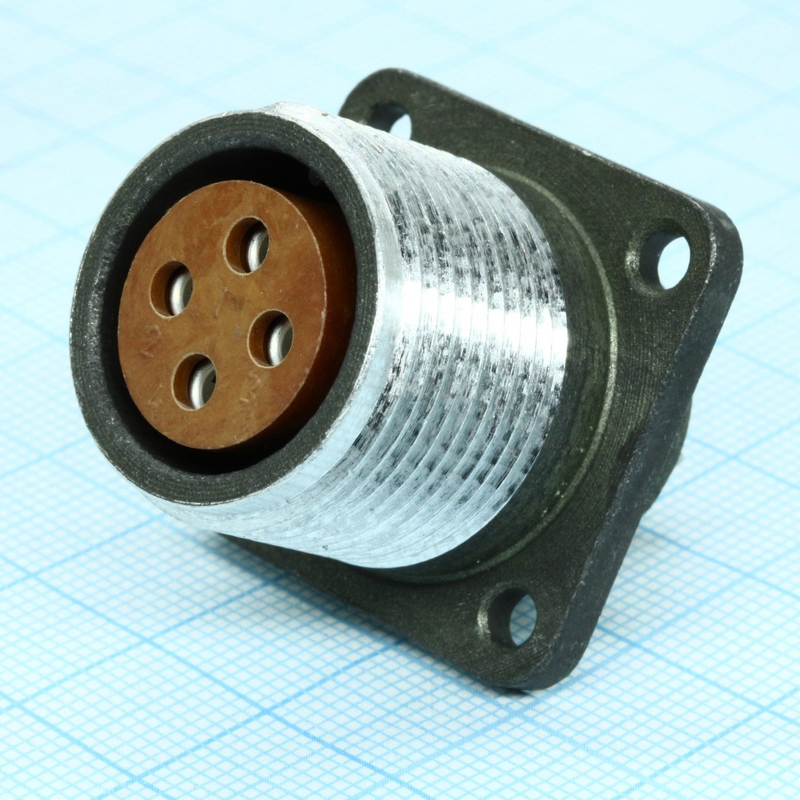

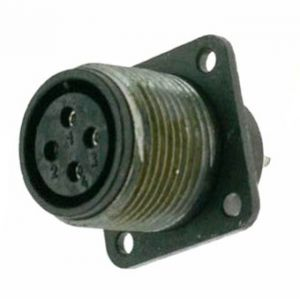

ШР20П4ЭГ8: особенности разъёма и области применения

Разъём ШР20П4ЭГ8 применяется в электрических и электронных системах, где требуется надёжное многоконтактное соединение кабелей, приборов и модулей. Он относится к серии цилиндрических соединителей ШР, известной прочной конструкцией, устойчивостью к внешним воздействиям и удобством эксплуатации в промышленной аппаратуре.

Что обозначает маркировка

Маркировка ШР20П4ЭГ8 содержит сведения о конструктивном исполнении изделия:

• ШР — серия штепсельных цилиндрических разъёмов.

• 20 — типоразмер корпуса.

• П — исполнение с кабельной частью, предназначенной для установки на провод или кабель.

• 4 — вариант контактной вставки.

• Э — конструктивное исполнение, соответствующее требованиям серии.

• Г — наличие герметизирующих элементов или исполнение, рассчитанное на повышенную защиту соединения.

• 8 — код расположения контактов и ключа, определяющий совместимость при подключении.

Точное соответствие маркировки особенно важно при подборе ответной части: разъёмы должны совпадать по размеру корпуса, типу контактов, схеме их размещения и положению ключа.

Где используется ШР20П4ЭГ8

Разъём востребован в оборудовании, которое работает в условиях вибрации, пыли, температурных перепадов и регулярного подключения кабелей. Его применяют в следующих направлениях:

• промышленная автоматика и системы управления;

• измерительные комплексы и контрольно-испытательная техника;

• транспортное и специальное оборудование;

• телекоммуникационные устройства;

• энергетические установки;

• приборостроение;

• производственные станки и шкафы автоматики;

• системы связи, сигнализации и передачи данных.

Цилиндрический корпус помогает обеспечить устойчивое механическое соединение, а направляющий ключ снижает риск неправильной стыковки контактов при монтаже или обслуживании.

Практические преимущества

ШР20П4ЭГ8 выбирают для задач, где соединение должно быть не только компактным, но и долговечным. К ключевым преимуществам относятся:

• надёжная фиксация при соединении;

• защита контактов от случайного смещения;

• удобство монтажа в кабельных сборках;

• возможность многократного подключения и отключения;

• устойчивость к механическим нагрузкам;

• совместимость с ответными элементами соответствующей серии;

• понятная идентификация по заводской маркировке.

При правильной установке разъём обеспечивает стабильный контакт, что особенно важно для цепей управления, питания, измерения и передачи сигналов.

На что обратить внимание

Перед использованием ШР20П4ЭГ8 необходимо проверить соответствие техническим требованиям конкретного устройства. Важны число и назначение контактов, допустимая электрическая нагрузка, сечение подключаемого кабеля, способ крепления, условия окружающей среды и совместимость с ответной частью.

Для сохранения работоспособности соединения рекомендуется исключать повреждение изоляции при разделке кабеля, надёжно закреплять жилы в контактах, контролировать положение ключа при соединении и не допускать загрязнения контактной группы. Регулярный визуальный осмотр помогает своевременно выявлять следы окисления, ослабления крепежа или механического износа.

ШР20П4ЭГ8 остаётся практичным решением для создания устойчивых разъёмных соединений в промышленном, измерительном и специальном оборудовании, где ценятся надёжность, повторяемость монтажа и защита электрических цепей.
