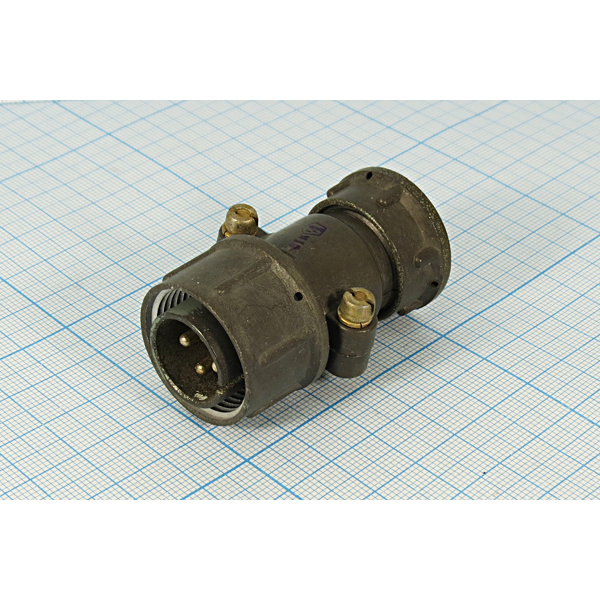

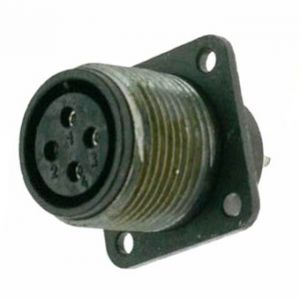

ШР20П4ЭГ8: особенности и применение промышленного разъёма

ШР20П4ЭГ8 — круглый электрический соединитель, применяемый для надёжного подключения цепей питания, сигналов и управляющих линий в промышленном оборудовании. Такие разъёмы востребованы там, где важны устойчивость контакта, компактное размещение соединения и удобство монтажа.

Маркировка ШР20П4ЭГ8 используется для идентификации конкретного исполнения разъёма в серии ШР. Она помогает подобрать совместимую ответную часть и учитывать конструктивные особенности изделия при проектировании электрических систем.

Назначение ШР20П4ЭГ8

Разъём может использоваться в составе оборудования, которое работает в условиях вибраций, регулярных подключений и отключений, а также повышенных требований к механической прочности соединения. Его применяют при создании кабельных сборок, шкафов управления, измерительных комплексов и специализированной техники.

Типичные области использования:

• промышленная автоматика и системы управления;

• станочное и производственное оборудование;

• измерительные и испытательные комплексы;

• транспортная и специальная техника;

• энергетические установки;

• приборостроение и телекоммуникационные системы;

• кабельные жгуты и межблочные соединения.

Конструктивные особенности

Разъёмы серии ШР традиционно имеют цилиндрический корпус и резьбовое сочленение, которое помогает фиксировать вилку и розетку после подключения. Такая конструкция снижает риск случайного размыкания контактов при механическом воздействии.

Исполнение ШР20П4ЭГ8 следует рассматривать по полной маркировке: она определяет типоразмер, конструкцию, вариант контактов и иные параметры конкретного изделия. Перед установкой важно сверить документацию на совместимость разъёма с ответной частью, число рабочих цепей, схему расположения контактов и допустимые электрические нагрузки.

Преимущества применения

Использование ШР20П4ЭГ8 в электротехнических системах даёт несколько практических преимуществ:

• надёжная фиксация соединения;

• удобное разделение оборудования на обслуживаемые модули;

• аккуратная организация кабельных линий;

• возможность многократного соединения и разъединения;

• устойчивость к механическим воздействиям при корректной установке;

• упрощение диагностики и замены отдельных узлов;

• применение в комплексных кабельных сборках.

Например, в шкафу автоматизации разъём ШР20П4ЭГ8 может использоваться для быстрого отключения внешнего модуля датчиков или исполнительных устройств. При техническом обслуживании это позволяет отсоединить кабельную линию без демонтажа всей проводки.

Что учитывать при подборе

Для корректной работы соединения недостаточно ориентироваться только на общее наименование. При выборе и внедрении ШР20П4ЭГ8 следует проверить:

• соответствие ответной части по серии и исполнению;

• количество, тип и расположение контактов;

• назначение контактов в электрической схеме;

• параметры подключаемых проводников;

• условия эксплуатации оборудования;

• требования к защите от внешних воздействий;

• способ монтажа и прокладки кабеля;

• наличие необходимой маркировки в конструкторской документации.

Особое внимание стоит уделять качеству обжима или пайки контактов, отсутствию повреждений изоляции и правильной фиксации разъёма. Ошибки при монтаже могут привести к нестабильному контакту, перегреву цепи или нарушению передачи сигнала.

Итог

ШР20П4ЭГ8 представляет собой решение для создания разъёмных электрических соединений в промышленной и специальной аппаратуре. Его использование помогает повысить удобство монтажа, обслуживания и замены подключаемых узлов. Для надёжной эксплуатации необходимо учитывать точное исполнение разъёма, электрические параметры системы и требования конкретного оборудования.
