Назначение и общие сведения

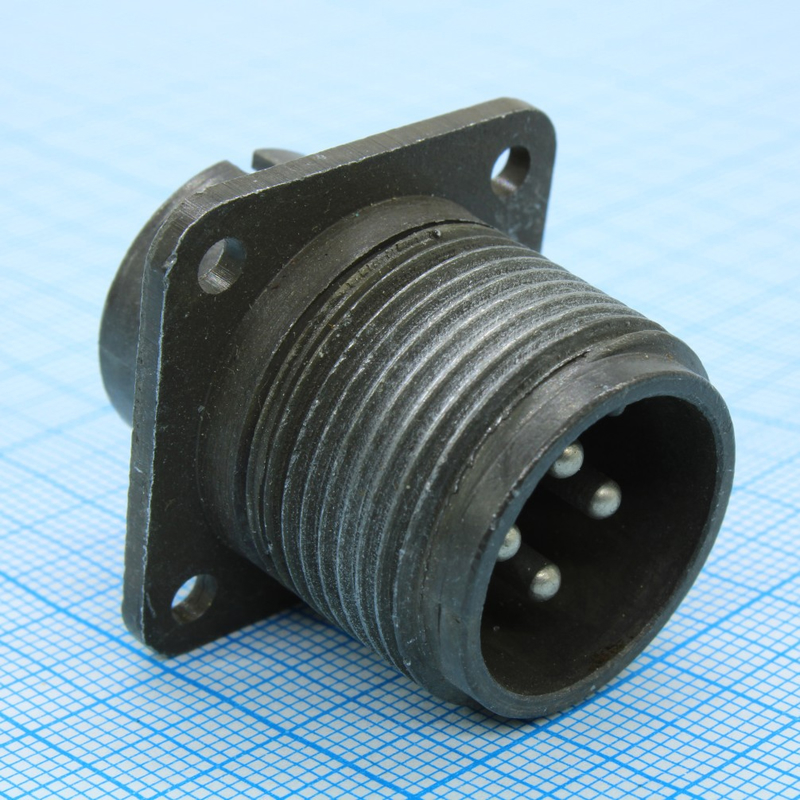

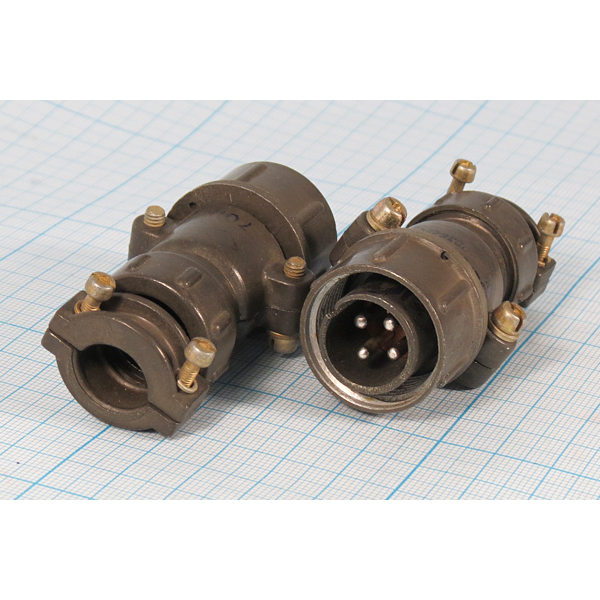

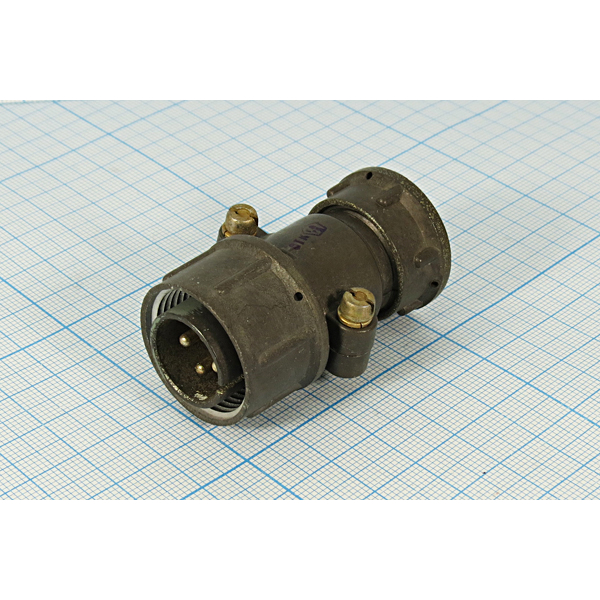

ШР20П4ЭГ6Н — разъём серии ШР, выполненный в виде приборной розетки, или блочной части, с четырьмя контактами. Артикул изделия — 9196, категория — ШР20. Производитель в предоставленных данных не указан. Соединитель предназначен для электрических цепей переменного и постоянного тока с частотой до 3 МГц. Как приборная розетка он относится к блочной части соединения и применяется для подключения цепей прибора или оборудования к ответной части.

Конструкция включает резьбовое соединение и одношпоночную поляризацию. В обозначении отражены тип соединителя, размер корпуса, исполнение приборной части, число контактов, тип кабеля, вид контакта, группа контактов и климатическое исполнение.

Электрические характеристики

• Количество контактов — 4.
• Диаметр контактов — 1,5 мм.
• Рабочее напряжение — до 850 В.
• Рабочий ток на контакт — до 10 А; максимальная нагрузка — до 20 А на контакт.
• Сечение провода — не более 1,93 мм².
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры определяют допустимые условия работы соединителя по напряжению, току и сечению подключаемого провода. Значения сопротивления контакта и сопротивления изоляции приведены как нормируемые показатели для данного исполнения.

Условия эксплуатации

Соединитель рассчитан на работу при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 м/с². Он выдерживает механические удары с ускорением до 5000 м/с² одиночного действия и линейное ускорение до 2000 м/с². Температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C; допускается перегрев контактов до плюс 110 °C. Работоспособность сохраняется при пониженном давлении 1,3·10⁻⁴ Па.

Климатическое исполнение Н в обозначении соответствует УХЛ. Эти сведения важны при подборе соединителя для приборов и оборудования, работающих в заданных механических и климатических условиях.

Расшифровка обозначения

• ШР — тип соединителя, негерметичный цилиндрический.
• 20 — условный размер корпуса.
• П — приборная часть без патрубка.
• 4 — число контактов.
• Э — экранированный кабель.
• Г — основной гильзовый контакт.
• 6 — группа контактов, исполнение.
• Н — климатическое исполнение УХЛ.

Применение и ресурс

ШР20П4ЭГ6Н применяется во внутренних цепях приборов и оборудования. Его используют как приборную розетку с четырьмя контактами для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц. Резьбовое соединение и одношпоночная поляризация указаны в конструкции соединителя.

Наработка соединителя составляет не менее 1000 часов. Ресурс по соединениям-расчленениям — до 500 циклов. Срок хранения — 15 лет. Эти параметры приведены для оценки эксплуатационного ресурса и условий хранения изделия.
