Назначение

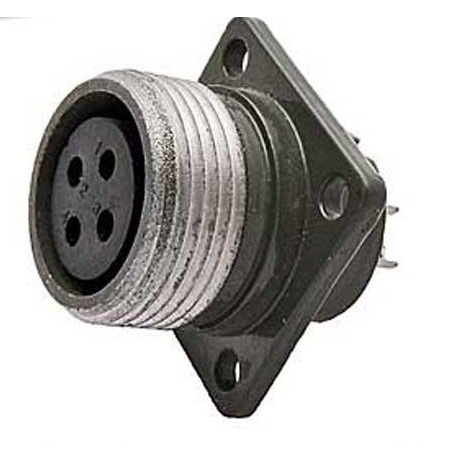

ШР20П4ЭГ4Н РОЗЕКА (артикул 9195) — соединитель серии ШР, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории ШР20 и применяется для монтажа с экранированными или неэкранированными кабелями и проводами.

По конструктивному исполнению это розетка для приборной части: в данных указаны исполнение без патрубка и вид контактов «Г розетка». Соединитель имеет четыре контакта диаметром 1,5 мм. Тип соединителя — негерметичный, климатическое исполнение — УХЛ, условный размер корпуса — 20.

Подтверждённые особенности

В маркировке и характеристиках изделия отражены следующие параметры:

• серия — ШР, категория ШР20;
• количество контактов — 4;
• диаметр контакта — 1,5 мм;
• вид контактов — Г, розетка для приборной части;
• конструктивное исполнение — без патрубка, для приборной части;
• вид гайки патрубка — Э, для экранированного кабеля;
• тип соединителя — негерметичный;
• климатическое исполнение — УХЛ;
• условный размер корпуса — 20.

Соединители ШР20П4ЭГ4Н состоят из двух частей — вилки и розетки. В рассматриваемом исполнении представлена розетка. Такие изделия могут быть приборными (блочными) и кабельными; для данной позиции указано приборное исполнение без патрубка.

Применение и совместимость

Розетка ШР20П4ЭГ4Н применяется для подключения к соответствующим вилкам серии ШР и соединения электрических цепей. Она предназначена для монтажа с экранированными или неэкранированными кабелями и проводами, что определяет её использование в составе кабельных сборок и приборных соединений.

Изделие рассчитано на цепи постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Исполнение УХЛ и негерметичный тип соединителя указаны в подтверждённых характеристиках. Производитель в предоставленных данных не указан; артикул товара — 9195.

Краткий итог

ШР20П4ЭГ4Н РОЗЕКА — четырёхконтактная негерметичная розетка серии ШР20 для приборной части, с контактами диаметром 1,5 мм и исполнением для экранированного кабеля. Она применяется в цепях постоянного и переменного тока до 3 МГц и напряжением до 850 В (амплитудное значение) при монтаже с экранированными или неэкранированными проводами и кабелями.
