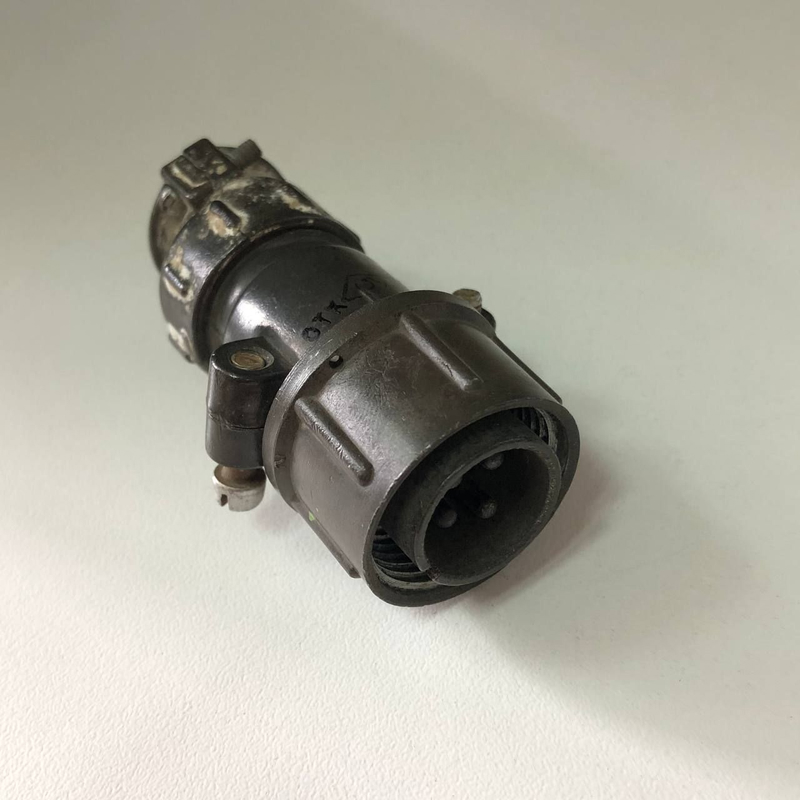

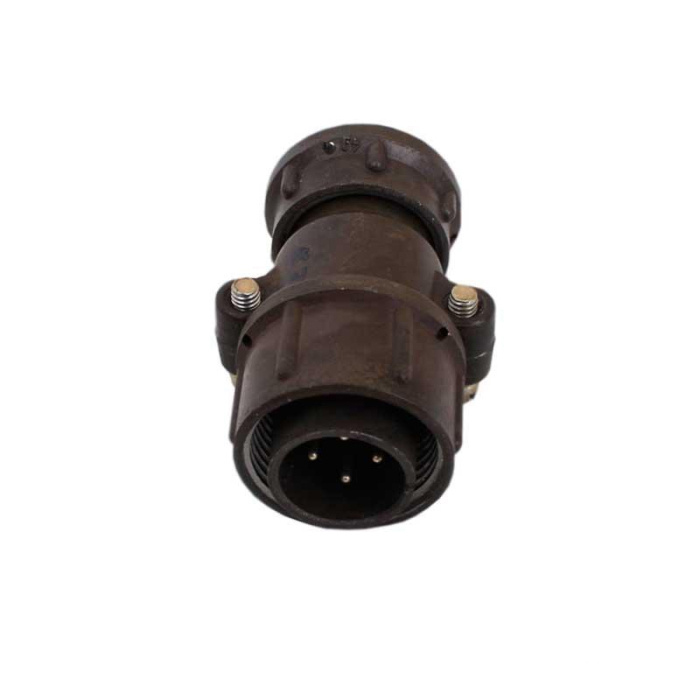

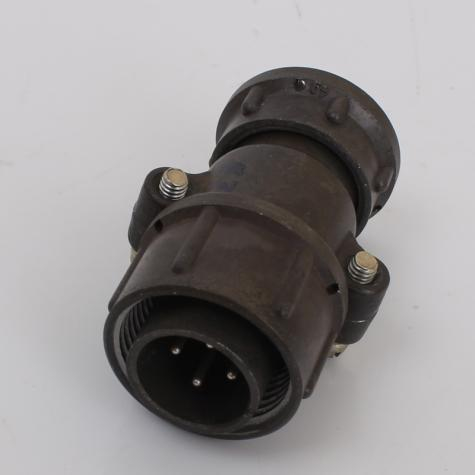

вилка ШР20П4ЭГ4 представляет собой приборный штепсельный разъем, который используется для подключения различных электрических устройств. Она относится к группе негерметичных разъемов и имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов : 4
• Максимальное рабочее напряжение : 850 В
• Максимальная токовая нагрузка на одиночный контакт : 20 А
• Рабочий ток на контакт : до 10 А
• Диаметр контакта : 1,5 мм
• Сечение подсоединяемого провода : до 1,93 мм?

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава (АЛ-11), а изоляторы выполнены из прессматериала карболит К-211-3. Контакты имеют покрытие из серебра или никеля, в зависимости от маркировки. вилка имеет резьбовое соединение и однош Оночную поляризацию корпуса, что обеспечивает надежное соединение.

Применение и монтаж

вилка ШР20П4ЭГ4 используется в низкочастотных низковольтных системах и предназначена для объемного монтажа с пайкой. Она обеспечивает надежное соединение с соответствующей розеткой ШР20П4ЭГ4, что позволяет использовать ее в различных электрических устройствах.

Габаритные размеры

Размеры вилки следующие:

• Условный размер соединителя: 20
• Размеры (в мм): A = 22±0,1, B = 30, D = 20, D1 = М24?1,5

Эти характеристики делают вилку ШР20П4ЭГ4 универсальным решением для подключения оборудования в различных сферах.
