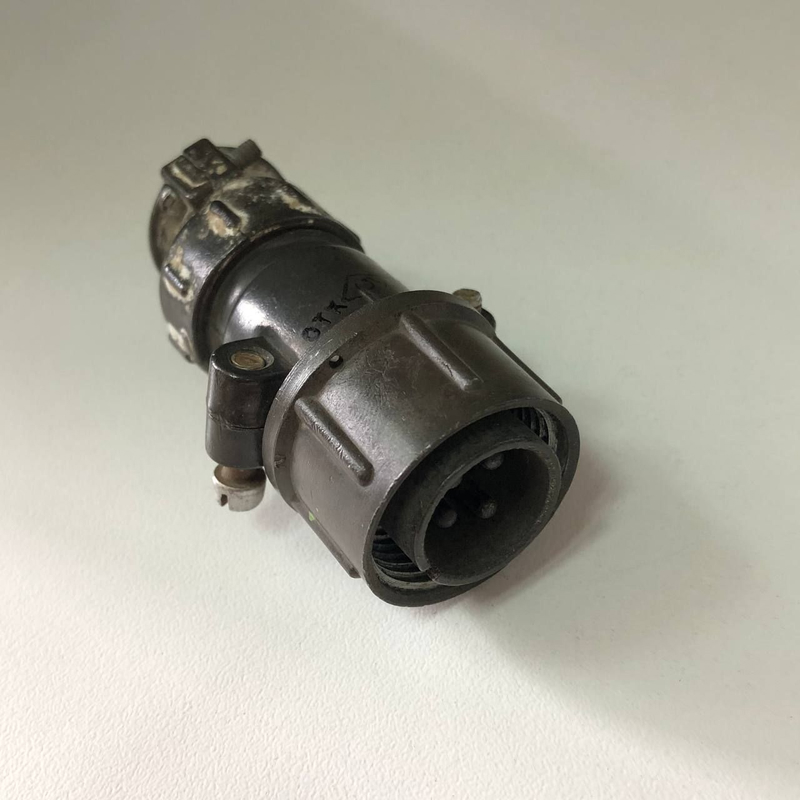

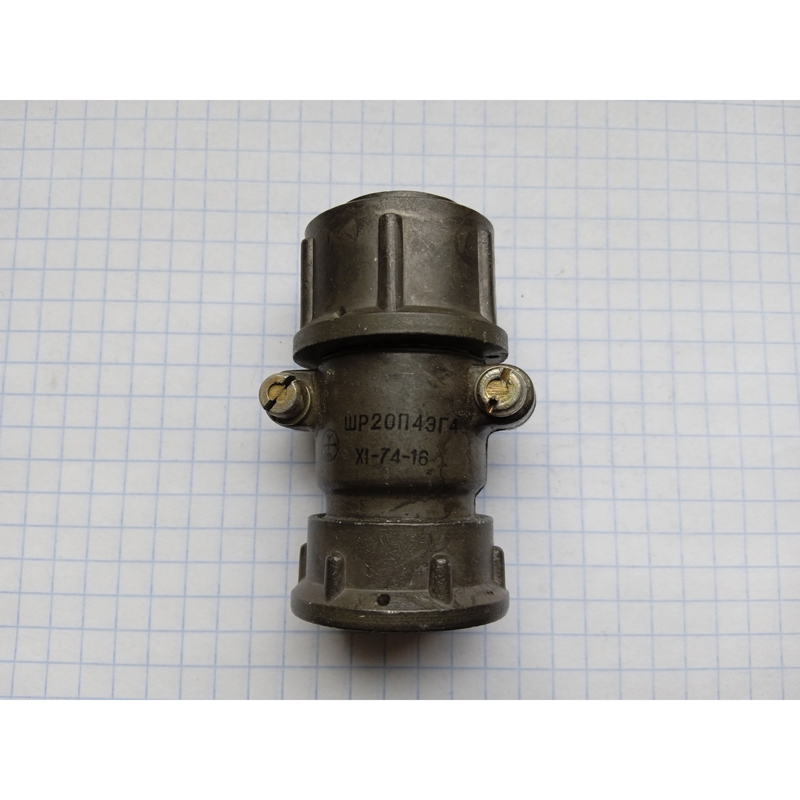

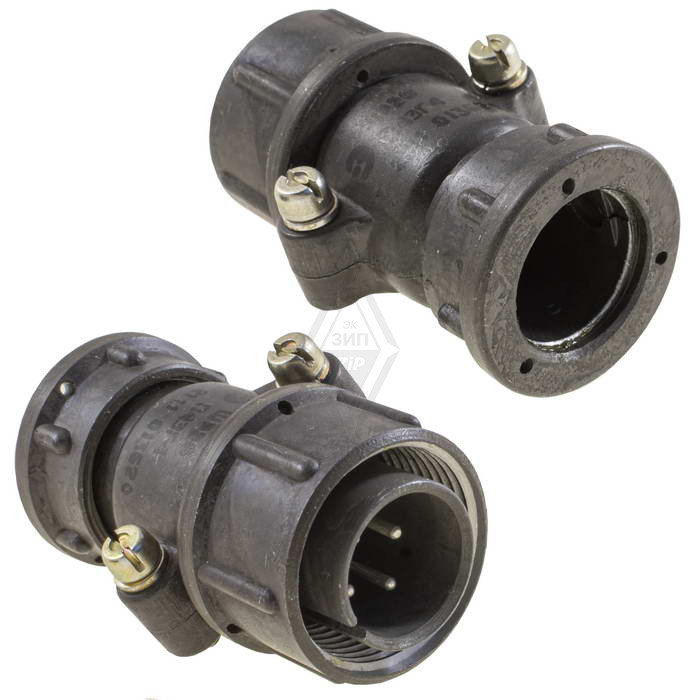

ШР20П4ЭГ4 — это кабельная вилка серии соединителей ШР, предназначенная для надежного электрического соединения в различных устройствах. Она представляет собой 4-контактный негерметичный разъем с прямым патрубком для экранированного кабеля.

Основные характеристики

Разъем рассчитан на рабочее напряжение до 850 В и токовую нагрузку до 10 А на контакт (максимум 20 А на одиночный контакт). Диаметр контактов составляет 1,5 мм, они выполнены из латуни с серебряным покрытием (Ag), что обеспечивает низкое сопротивление не более 2,5 мОм. Корпус изготовлен из алюминиевого сплава, габариты — около 56,1 × 29,5 × 37,1 мм, масса — до 48 г. +3

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C), работает при пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию до 5000 Гц (30 g), удары до 500 g, акустические шумы до 170 дБ и до 500 сочленений-расчленений. Срок сохраняемости — 15 лет, наработка — не менее 1000 часов.

Конструкция и применение

Вилка имеет резьбовое соединение (шаг M24×1,5 мм), одношпоночную поляризацию и пайку для монтажа; метод установки — объемный механический. Предназначена для радиоэлектронной аппаратуры, контрольно-измерительных приборов и других устройств общего назначения, взаимосочленяется с блочными розетками типа 2РТТ или 2РТ-А. Изолятор — бакелитовый, черного цвета, без уплотнительной втулки.
