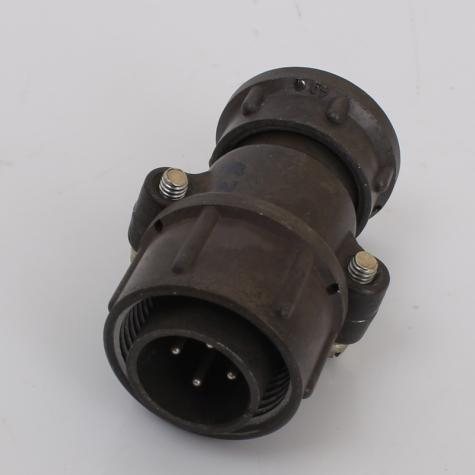

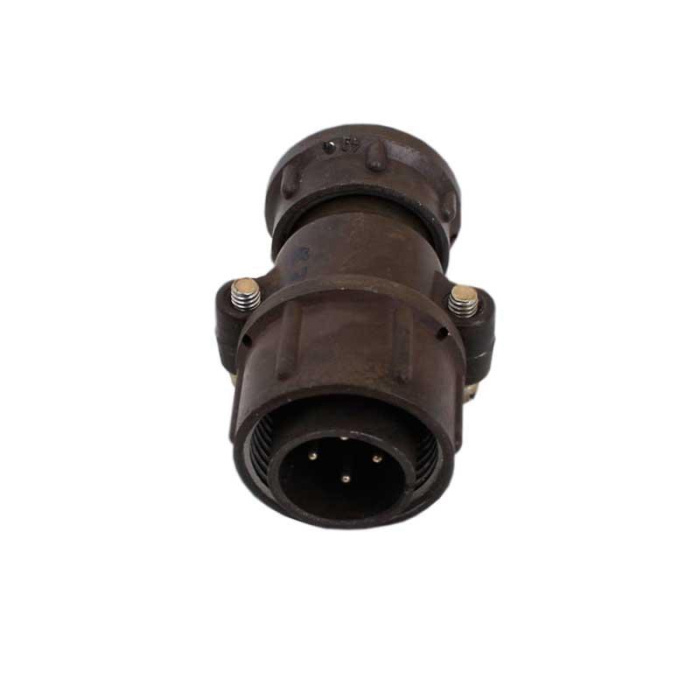

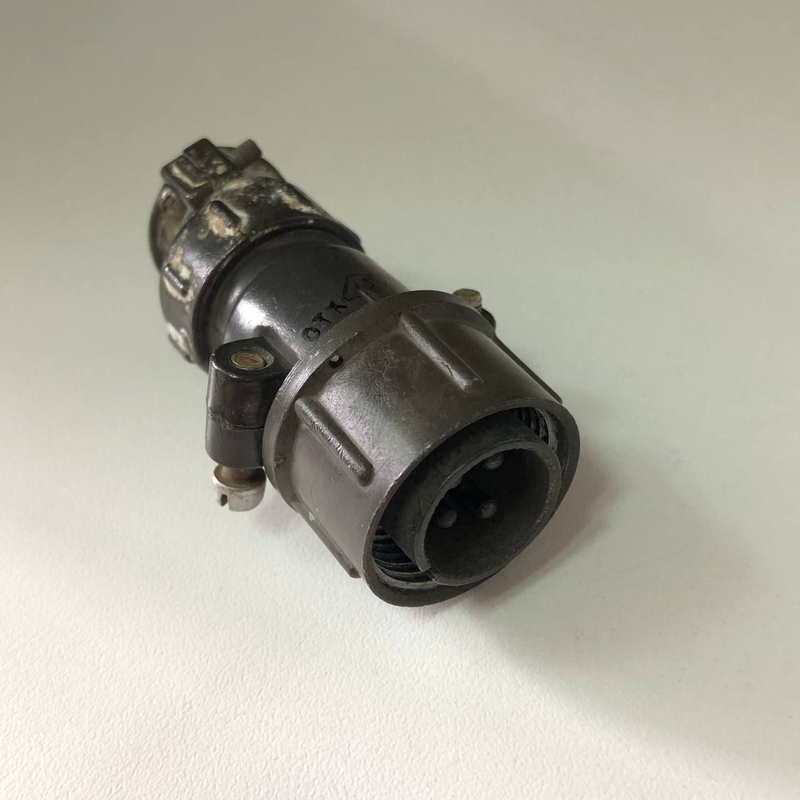

ШР20П4ЭГ4 — это вилка цилиндрического низкочастотного соединителя серии ШР.

Применение

Предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Имеет 4 контакта диаметром 1,5 мм, максимальная токовая нагрузка на контакт — до 20 А, рабочая — до 10 А. ?
Температура окружающей среды: от -60°C до +60°C, с учетом перегрева контактов — до +110°C; выдерживает вибрацию 1–5000 Гц (300 м/с?), удары до 5000 м/с?, пониженное давление 1,3·10?? Па.
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
