Назначение и общее описание

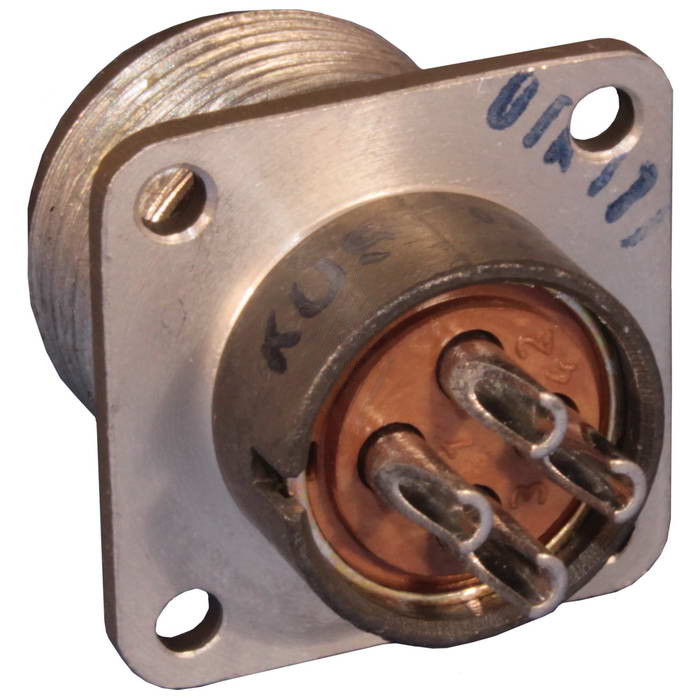

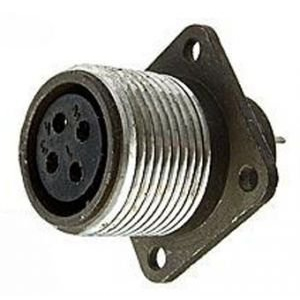

ШР20П4ЭГ4 розетка Каскад (2024 год, отметка ОТК) — это четырёхконтактная негерметичная приборная розетка серии ШР с прямым выводом под экранированный кабель, выполненная без патрубка. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику общего назначения.

Розетка применяется во внутренних установках климатического исполнения УХЛ. Допускается наружное применение при условии защиты от пыли, воды, дождя и солнечного излучения. Устройство рассчитано на работу в цепях переменного и постоянного тока частотой до 3 МГц.

Подтверждённые технические характеристики

• Рабочее напряжение — до 850 В.
• Ток на контакт — до 10 А, максимально 20 А.
• Общий ток на соединитель — до 40 А.
• Диаметр контактов — 1,5 мм.
• Сечение провода — до 1,93 квадратного миллиметра.
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Перегрев контактов — до плюс 110 градусов Цельсия.
• Вибрация — от 1 до 5000 Гц при 300 метрах на секунду в квадрате.
• Удары — до 5000 метров на секунду в квадрате.
• Ресурс — 1000 часов наработки и 500 сочленений.

Конструктивные особенности

Серия ШР относится к негерметичным приборным соединителям. Модель ШР20П4ЭГ4 имеет четыре контакта диаметром 1,5 мм. Прямой вывод рассчитан на подключение экранированного кабеля, при этом патрубок отсутствует. Такая конструкция упрощает монтаж в стеснённых условиях приборных корпусов и обеспечивает удобное подключение экранированных проводников.

Область применения и условия эксплуатации

Розетка востребована в производстве электро- и радиоаппаратуры, где требуется надёжное соединение и разъединение цепей. Благодаря широкому диапазону рабочих температур и стойкости к вибрационным и ударным нагрузкам, изделие подходит для эксплуатации в составе техники общего назначения.

При наружном применении обязательна защита от пыли, воды, дождя и солнечного излучения, поскольку исполнение негерметичное. Внутри помещений розетка работает в климатическом исполнении УХЛ без дополнительных ограничений, предусмотренных изготовителем.

Совместимость и монтаж

Подключение выполняется проводом сечением до 1,93 квадратного миллиметра. Контакты диаметром 1,5 мм обеспечивают стабильное электрическое соединение с низким переходным сопротивлением. Ресурс в 500 сочленений позволяет многократно разъединять и соединять цепи в процессе эксплуатации и обслуживания аппаратуры.

Комплектация и маркировка

Поставка осуществляется под наименованием ШР20П4ЭГ4 РОЗЕТКИ Каскад, артикул 51153, категория ШР20, производитель Каскад. Год выпуска — 2024, изделие прошло отметку ОТК. Иные сведения о комплектации, сертификатах, гарантии и стране производства в предоставленных данных отсутствуют.
