Назначение и область применения

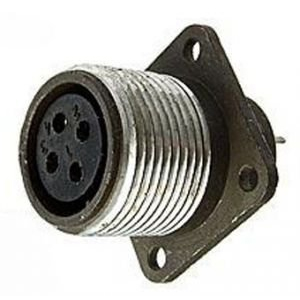

ШР20П4ЭГ4 — это блочная (приборная) розетка из серии низкочастотных цилиндрических разъемов, предназначенная для установки на корпуса оборудования и соединения с ответной кабельной вилкой. Изделие служит для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсных сигналов при рабочем напряжении до 850 В.

Розетка ориентирована на промышленное применение в аппаратуре, где требуется надежное разъемное соединение с экранированным кабелем и защитой от механических воздействий. Конструкция без патрубка предполагает прямой вывод контактов, что упрощает монтаж внутри приборов и блоков.

Подтвержденные особенности конструкции

Корпус розетки соответствует условному размеру 20 по классификации соединителей серии ШР. Приборное исполнение обозначается литерой «П» и указывает на отсутствие кабельного патрубка — розетка крепится непосредственно на панель или корпус устройства. Позиция «4Э» означает наличие четырех контактов диаметром 1,5 мм каждый. Покрытие контактов — серебро, что обозначено индексом «Г4» и обеспечивает стабильное переходное сопротивление в широком диапазоне токов.

Изделие негерметичное, климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате при соблюдении условий размещения внутри защищенных корпусов или помещений.

Электрические параметры

• Количество контактов: 4
• Диаметр контактов: 1,5 мм
• Максимальный ток на контакт: 20 А
• Рабочий ток на контакт: до 10 А
• Общий ток на соединитель: до 40 А
• Рабочее напряжение: до 850 В
• Сопротивление контакта: не более 0,0025 Ом
• Сопротивление изоляции: не менее 5000 МОм
• Сечение подсоединяемого провода: до 1,93 мм²

Механические и эксплуатационные характеристики

Розетка рассчитана на длительную эксплуатацию с числом сочленений-расчленений до 500 циклов. Наработка изделия составляет не менее 1000 часов. Масса розетки — около 38 г.

Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении 300 м/с². Ударная стойкость подтверждена для одиночных ударов с ускорением до 5000 м/с² и многократных ударов с ускорением 350 м/с².

Указания по применению

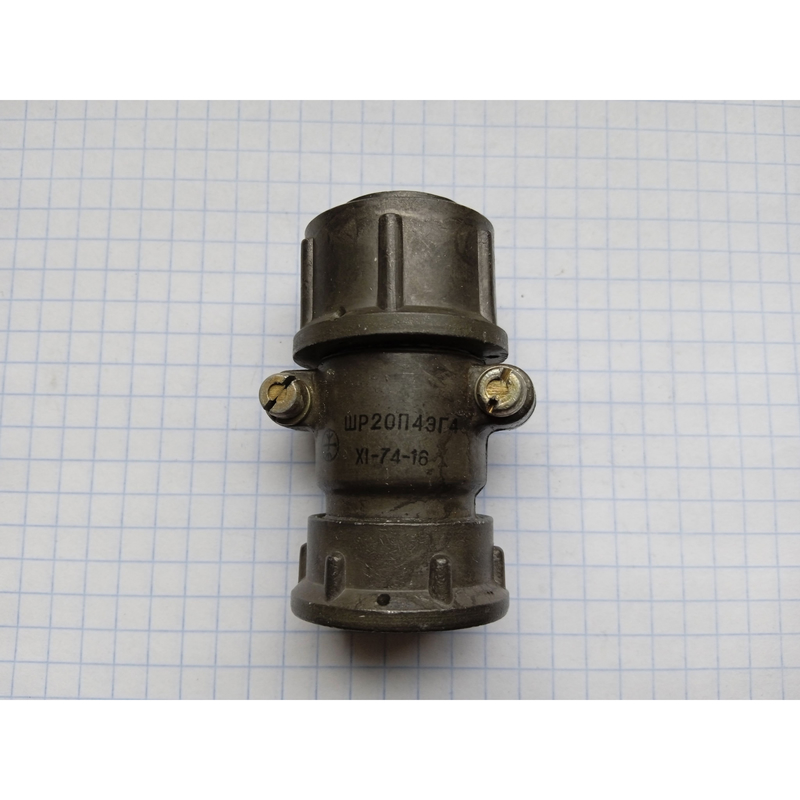

Ответной частью для данной розетки служит кабельная вилка ШР20П4ЭГ4. Соединитель ориентирован на монтаж экранированного кабеля, что позволяет использовать его в цепях с повышенными требованиями к помехозащищенности. Розетка устанавливается в отверстие панели и фиксируется штатным крепежом, соответствующим размеру корпуса 20.

При выборе и монтаже необходимо учитывать, что изделие не является герметичным, поэтому установка должна производиться в местах, защищенных от прямого попадания влаги и агрессивных сред. Рабочие характеристики по току и напряжению следует принимать с учетом параметров конкретной электрической цепи и условий эксплуатации оборудования.
