Назначение

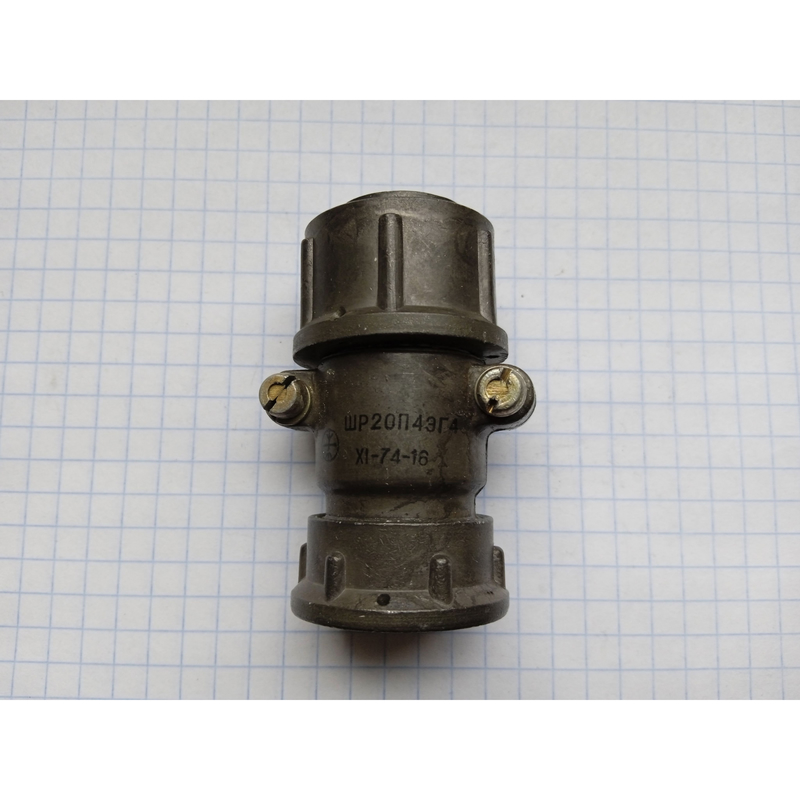

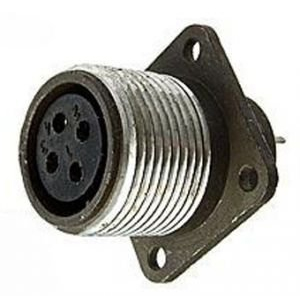

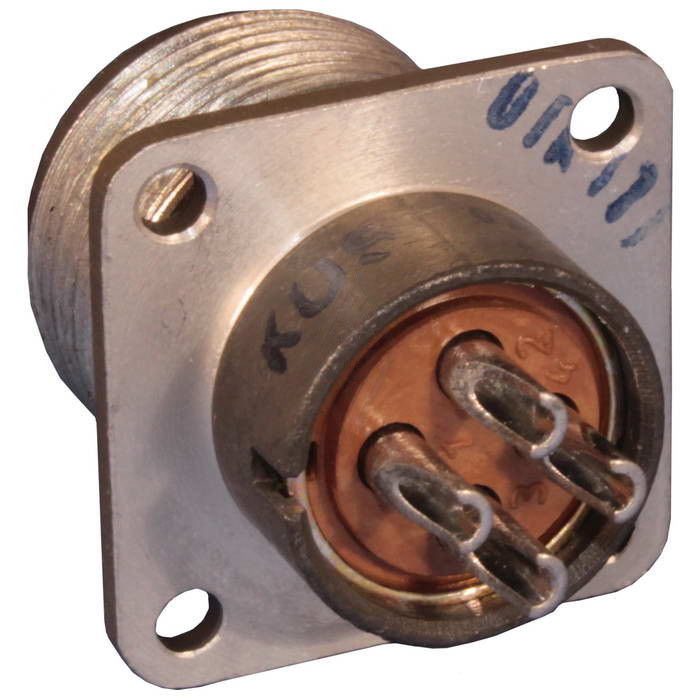

ШР20П4ЭГ4 — приборная розетка цилиндрического низкочастотного соединителя серии ШР без патрубка. Изделие предназначено для электрических цепей в электро- и радиоаппаратуре, где требуется соединение и разъединение проводников, кабелей, узлов и блоков. Розетка относится к категории ШР20 и имеет артикул 9194.

Основная функция изделия — обеспечение электрического контакта между ответными частями соединителя при внутреннем монтаже в приборах. Конструкция допускает также наружный монтаж, но только при защите от дождя, динамической пыли и солнечного излучения. Для подключения подходят экранированные и неэкранированные кабели.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 4, диаметр каждого контакта 1,5 мм.
• Максимальное рабочее напряжение — 850 В амплитудного значения для постоянного и переменного тока частотой до 3 МГц.
• Рабочий ток на контакт — 10 А.
• Максимальный ток на одиночный контакт — 20 А.
• Общая нагрузка на соединитель — до 40 А.

Монтаж и сочленение

Монтаж выполняется пайкой. Сочленение с ответной частью резьбовое, предусмотрена одношпоночная поляризация. Такое исполнение помогает сохранять правильное взаимное положение частей соединителя при сборке.

Условия эксплуатации и хранения

Климатическое исполнение — УХЛ2. Рабочий диапазон температур составляет от -60 до +60 °C, предусмотрена смена температур до +110 °C. Срок сохраняемости изделия — 15 лет.

Применение

Розетка применяется в электро- и радиоаппаратуре для коммутации электрических цепей внутри приборов, а также для подключения кабелей и блоков. Её используют там, где необходим разъёмный контакт с резьбовым сочленением и поляризацией, исключающей неправильное соединение. Допустим наружный монтаж при обязательной защите от дождя, динамической пыли и солнечного излучения.

Изделие рассчитано на цепи с указанными электрическими параметрами: напряжением до 850 В амплитудного значения и токами, не превышающими ограничения на контакт и на соединитель в целом. Для монтажа следует учитывать пайку контактов и резьбовое сочленение.

Сведения каталога

• Название: ШР20П4ЭГ4 РОЗЕТКИ.
• Артикул: 9194.
• Категория: ШР20.
• Производитель: не указано.
• Год в характеристиках VirtueMart: 2016.

В предоставленных данных отсутствуют сведения о комплектации, сертификатах, гарантии и стране производства, поэтому эти параметры не указываются.
