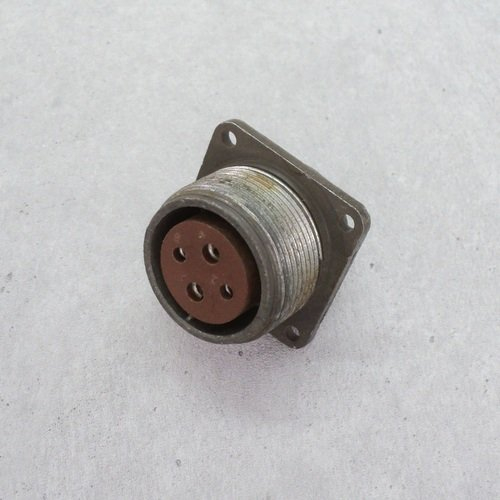

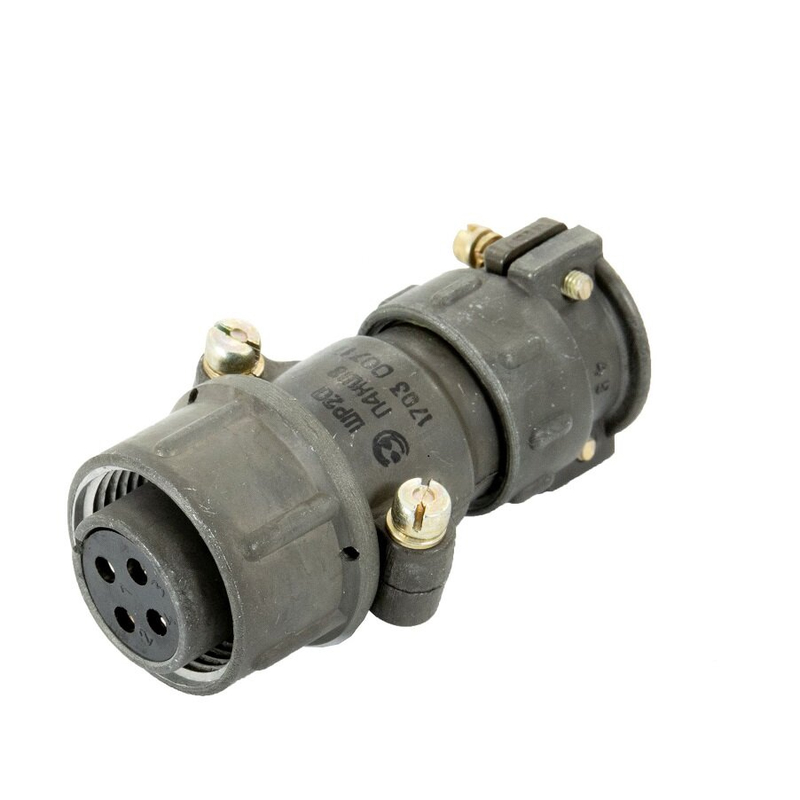

ШР20П4ЭГ1 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для ручного соединения электрических цепей. Она негерметичная, с внутренним объемным монтажом, и используется в радиоэлектронной аппаратуре для работы с постоянным и переменным током частотой до 3 МГц.

Расшифровка маркировки

Обозначение расшифровывается так: ШР — тип соединителя (негерметичный цилиндрический), 20 — условный размер корпуса, П — приборное исполнение без патрубка, 4 — количество контактов, Э — нормальные габариты, Г1 — покрытие контактов (серебро или никель), 1 — схема расположения контактов. Это блочная розетка с одношпоночной поляризацией корпусов и резьбовым соединением.

Технические характеристики

Соединитель выдерживает рабочее напряжение до 850 В и токовую нагрузку до 20 А на контакт (рабочий ток около 10 А). Диаметр контактов — 1,5 мм, сопротивление контактов — не более 0,0025 Ом, масса — около 38 г. Работает при температурах от -60°C до +60°C (с учетом перегрева до +110°C), устойчив к вибрациям (1–5000 Гц), линейному ускорению до 2000 м/с² и пониженному давлению до 1,3·10⁻⁴ Па.

Применение и надежность

Используется в герметичных и негерметичных системах для соединения вилки и розетки (приборных или кабельных). Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет. Сопротивление изоляции — не менее 5000 МОм.
