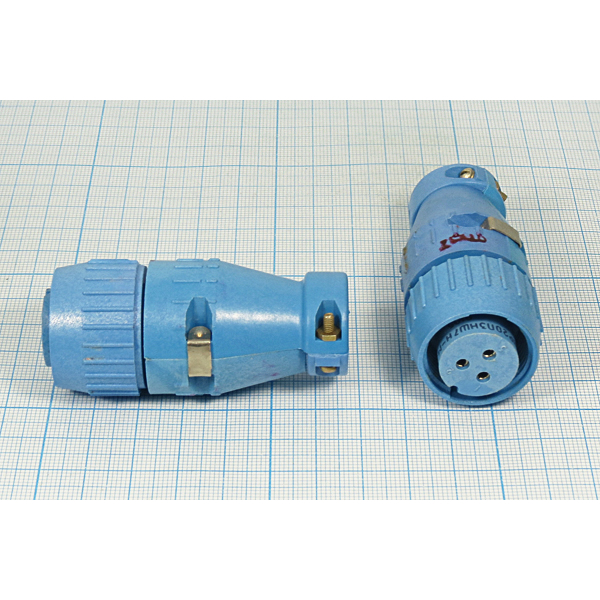

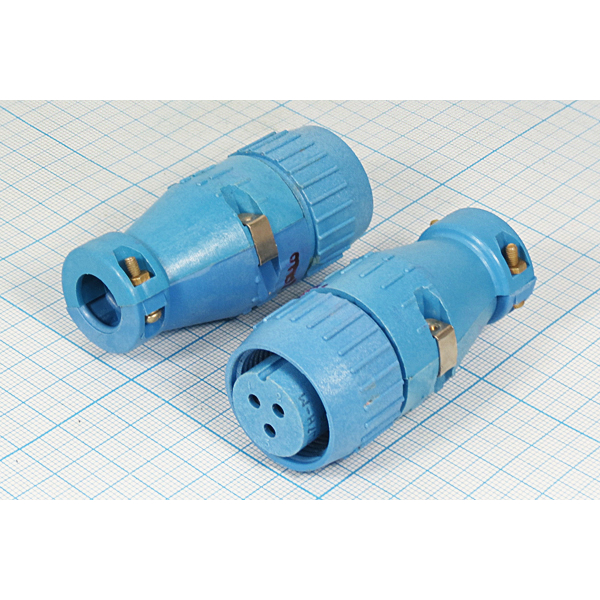

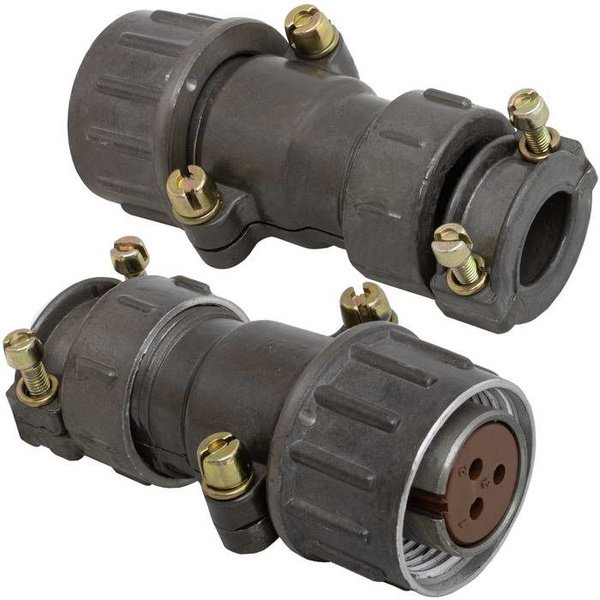

ШР20П3НШ7Н — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного подключения в электрических цепях.

Она используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для монтажа с неэкранированным кабелем, с прямым патрубком.

Условный размер корпуса — 20, количество контактов — 3 (диаметром 2,5 мм), покрытие контактов — никель (буква "Н "). Метод монтажа — пайка, приборная часть без патрубка или с прямым/угловым.

• Максимальная токовая нагрузка: 75 А (общая), 25 А на контакт.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Наработка: минимум 1000 часов.

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²), температуры от -60°C до +60°C (или до +120°C для никелевого покрытия), пониженное давление до 1,3×10⁻⁴ Па. Климатическое исполнение — УХЛ, негерметичный тип.

Ответной частью служит приборная вилка, например ШР20П3ЭШ7.
