Назначение и область применения

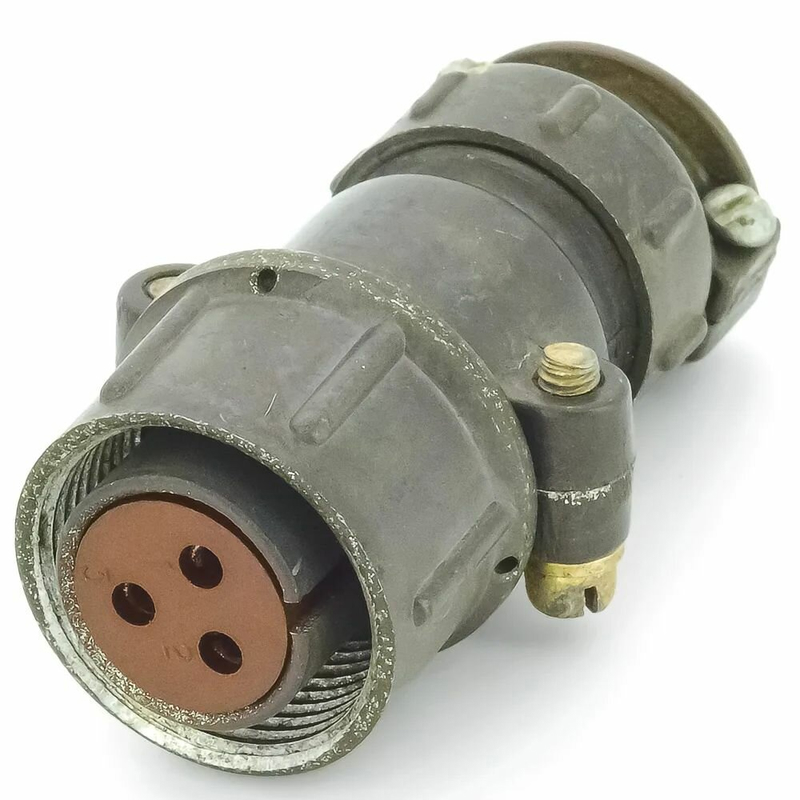

ШР20П3НШ7Н-М (артикул 9107) — цилиндрический низкочастотный электрический разъём серии ШР советского/российского производства. Он относится к категории ШР20 и представляет собой кабельную розетку с пластмассовым корпусом. Разъём предназначен для электрического соединения в различных приборах и оборудовании, где применяются низкочастотные цепи и кабельные подключения.

Конструкция рассчитана на монтаж на кабель и пайку проводников. Негерметичное исполнение и климатическое исполнение УХЛ указаны в данных товара; при подборе разъёма для конкретных условий следует учитывать эти особенности. Ответной частью служат вилки типа ШР20П3ЭШ7Н-М.

Конструкция и основные особенности

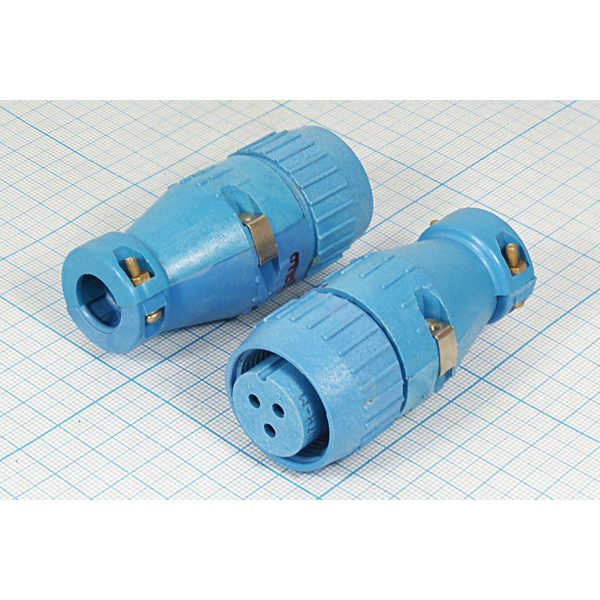

Разъём выполнен в цилиндрическом корпусе синего цвета. Механическое крепление предусмотрено на кабель с резьбой M24х1,5; поляризация — одношпоночная. Монтаж контактов выполняется пайкой. Габаритные размеры составляют 30 на 30 на 42 мм, масса — около 15,5 г.

• Тип изделия: розетка кабельная.
• Серия: ШР, категория ШР20.
• Корпус: пластмассовый, негерметичный, синего цвета.
• Климатическое исполнение: УХЛ.
• Присоединение к кабелю: резьба M24х1,5.
• Поляризация: одношпоночная.
• Способ монтажа контактов: пайка.

Электрические характеристики

В разъёме предусмотрено три контакта диаметром 2,5 мм. Контакты изготовлены из латуни с никелевым покрытием. Заявленный ток составляет до 25 А на контакт, рабочее напряжение — до 850 В. Сопротивление контактов не превышает 2 мОм, сопротивление изоляции — не менее 5000 МОм.

• Количество контактов: 3.
• Диаметр контактов: 2,5 мм.
• Материал контактов: латунь с покрытием никелем.
• Ток на контакт: до 25 А.
• Напряжение: до 850 В.
• Сопротивление контактов: не более 2 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и ресурс

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия при влажности до 98 процентов. Допустимое давление — от 1,33×10⁻⁴ до 50,6×10⁴ Па. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, удары до 500 g и акустические шумы до 170 дБ.

Ресурс составляет 500 сочленений-расчленений, наработка — не менее 1000 часов. Срок хранения — до 15 лет. Эти параметры подтверждают пригодность разъёма для применения в составе приборов и оборудования при соблюдении указанных условий эксплуатации.

Расшифровка обозначения и совместимость

Обозначение ШР20П3НШ7Н-М расшифровывается следующим образом: ШР — серия; 20 — размер корпуса; П3 — конструкция с прямым патрубком и 3 контактами; НШ7Н — гнездовые контакты диаметром 2,5 мм с покрытием Ni; М — пластмассовый корпус. Для соединения используется ответная вилка типа ШР20П3ЭШ7Н-М.

Перед применением следует проверить соответствие количества контактов, типа ответной части и условий эксплуатации требованиям конкретного оборудования. Разъём не является герметичным, поэтому его не следует рассматривать как изделие для сред с прямым воздействием влаги или агрессивных факторов, если это не предусмотрено условиями эксплуатации.
